Номер

83-170-99

Наименование проекта

Устройство для контроля овальности цилиндрических тел

Назначение

Контроль деформаций трубопроводов, находящихся под длительными механическими и тепловыми нагрузками

Рекомендуемая область применения

Эксплуатация трубопроводов

Описание

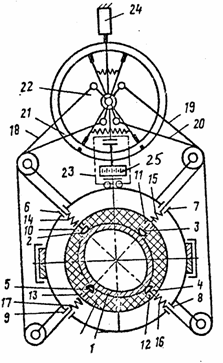

Устройство для контроля овальности цилиндрических тел (см. рисунок) содержит корпус 1;четыре щупа 2-5, продольные оси которых у противолежащих щупов совпадают, а у смежных щупов лежат в одной плоскости и пересекаются под прямым углом;установленные в корпусе четыре электроизоляционные втулки 6-9 с токоподводами 10-13, каждый из которых охватывает соответственно один из щупов;прижимные пружины 14-17, установленные между одним из щупов и корпусом;четыре гибкие нити 18-21, каждая из которых соединена одним концом с одним щупом;суммирующий механизм 22;индикатор 23 величины контролируемого параметра;электродвигатель 24 и блок управления, формирующий команды через заданные интервалы времени.

Корпус выполнен разъемным в виде двух полуколец. Суммирующий механизм содержит суммирующий диск с валом, соединенным с электродвигателем;четыре рычага, каждый из которых шарнирно установлен на валу и соединен соответственно с одной из гибких нитей;две стяжные пружины, соединенные соответственно с двумя смежными рычагами;контактный датчик и три электромагнита, установленные соответственно на одном из рычагов. Индикатор величины контролируемого параметра выполнен в виде оцифрованного барабана 25 с электромагнитной муфтой, входной вал которой соединен с валом электродвигателя, а блок управления - с электродвигателем, контактным датчиком, электромагнитами и электромагнитной муфтой.

Устройство может быть снабжено сигнализаторами предельного положения угловых рычагов, останавливающими нормальный цикл измерения и выдающими сигнал аварийного состояния трубопровода.


Устройство для контроля овальности цилиндрических тел


Производят измерения диаметров трубопровода в двух взаимно перпендикулярных направлениях с последующим определением разности результатов измерений на электромеханическом сумматоре. Шумы контактируют с трубопроводом и передают его смещения на рычаги на валу суммирующего диска. Электродвигатель вращает диск с фиксаторами, управляемыми электромагнитами и отображающими положения рычагов, мимо контактного датчика, находящегося на рычаге. Датчик включает и выключает электромагнитную муфту, соединяющую вал электродвигателя с оцифрованным барабаном, на котором получается отсчет измеряемой величины овальности.




Преимущества перед известными аналогами

Исключены ручные операции по обмеру трубопроводов

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Срок службы трубопроводов увеличился на 60 %

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

10.10.2006
