Система управления группами фильтров (см. рисунок) содержит параллельно установленные фильтры, объединенные в группы 1 и 2 с исполнительными механизмами 3 и 4 противоточной промывки фильтроэлементов;отборные емкости 5 и 6, оснащенные сигнализаторами 7 верхнего и нижнего уровня. Выходы сигнализаторов нижнего уровня по схеме ИЛИ соединены с разрешающим входом формирователей 8 и 9 сигналов, выходы сигнализаторов верхнего уровня по схеме ИЛИ соединены с запрещающим входом формирователей сигналов (количество формирователей сигналов определяется количеством групп фильтров). Группы фильтров подключены к коллекторам 10 и 11 подводящего и отводящего топлива. Измерение и контроль перепада давления на каждой группе фильтров осуществляется с помощью дифманометров 12 и 13. Система управления группами фильтров содержит также коммутаторы 14 и 15 входных сигналов, количество которых определяется количеством групп фильтров;распределитель 16 выходных сигналов;селектор 17;блок18избирания группы фильтров;блок 19 избирания фильтров;буферный ключ 20;блок 21 автоматического управления;счетчик 22 циклов промывки и блок сброса 23.

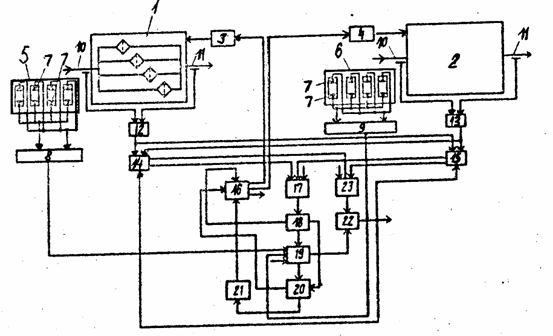

Функциональная схема системы управления группами фильтров
