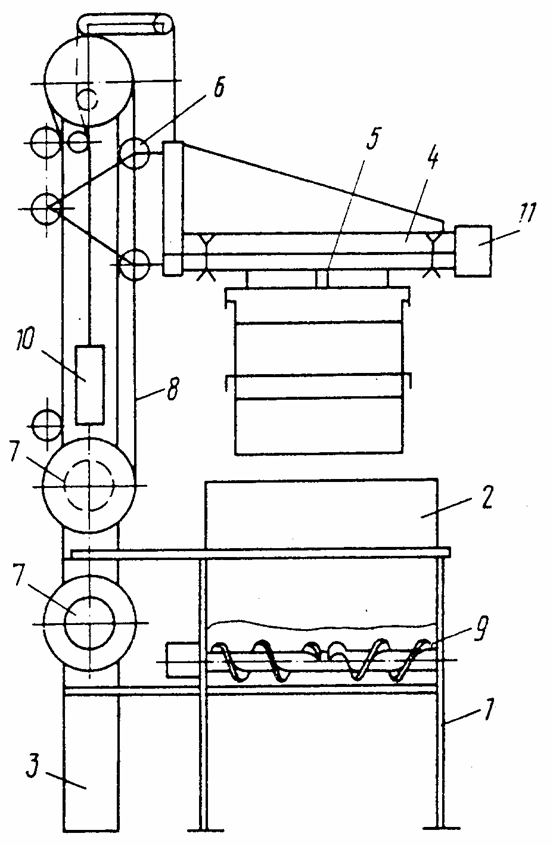

Устройство для химико-фотографической обработки фотоматериалов (см. рисунок) состоит из каркаса 1 и установленных в нем баков 2. К каркасу крепится стойка 3, на которой консольно закреплена рама 4 с держателем фотоматериала 5 и кареткой 6. Каретка взаимодействует с двигателями 7 вертикального перемещения с помощью двух симметрично расположенных и синхронно работающих цепей 8. В баках установлены шнеки 9. Противовес 10 уравновешивает вертикально движущиеся массы. Двигатели 11 осуществляют горизонтальное перемещение держателя фотоматериала.

Устройство работает следующим образом. В исходном положении держатель фотоматериала находится над первой ванной (баком). Начало осуществляется включением программно-временного устройства (ПВУУ). Предварительно производится соответствующая заправка ванн растворами. На ПВУУ устанавливается соответствующее время обработки для каждой ванны и производится заправка фотоматериалом. Работа производится в темной комнате.

Нажатием кнопки «Пуск» на ПВУУ включаются двигатели 7 на опускание рамы. Конечный выключатель нижнего положения рамы отключает двигатели 7 подъема-опускания, включает выдержку времени первой ванны, индикацию номера ванны и отсчет времени для первой ванны на табло ПВУУ (прибора). По окончании выдержки времени схема сравнения прибора выдает сигнал на подъем рамы. Рама, достигнув верхнего положения, включает конечный выключатель верхнего положения, который отключает двигатели 7 и включает двигатели 11 горизонтального перемещения. При достижении держателя фотоматериала второй ванны срабатывает выключатель положения второй ванны, который выключает двигатели горизонтального перемещения, дает сигнал на опускание рамы и подключает задатчик времени второй ванны. Далее цикл повторяется. По окончании обработки фотоматериалов рама поднимается, конечный выключатель верхнего положения включает двигатели 11 в направлении исходного положения, над ванной. Процесс обработки фотоматериалов окончен, выдается звуковой сигнал конца обработки. Съем сигнала производится нажатием кнопки на передней панели прибора.

Устройство для химико-фотографической обработки материалов
