Номер 83-150-99 |
Наименование проекта Устройство для очистки внутренней поверхности трубопровода |
Назначение Очистка внутренней поверхности трубопроводов |
Рекомендуемая область применения Машины и оборудование для коммунального хозяйства |
Описание

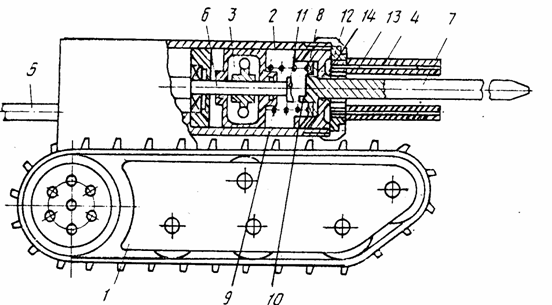

Устройство для очистки внутренней поверхности трубопровода (см. рисунок) содержит самоходную тележку 1, на которой в корпусе 2 смонтирован привод ее перемещения в виде гидротурбины 3. В передней части корпуса установлен гидромонитор 4. В корпусе тележки смонтирована система подачи рабочей жидкости, обеспечивающая работу гидротурбины и гидромонитора. Подвод рабочей жидкости осуществляется по шлангу 5. Вал 6 гидротурбины установлен параллельно оси тележки. Устройство снабжено также установленным хвостовой частью в передней части корпуса соосно валу привода тележки рыхлителем 7 в направляющей втулке 8, подпружиненным пружиной 9. Рыхлитель имеет возможность возвратно-поступательного перемещения и взаимодействия с валом гидротурбины посредством кулачкового механизма, подпружиненный пружиной кулачок 10 которого жестко закреплен на торце хвостовика рыхлителя, а толкатель 11 - на торце вала 6 привода тележки. Гидромонитор выполнен в виде охватывающей рыхлитель втулки 12 с продольными каналами 13. Между передней стенкой корпуса и кулачком выполнена полость 14 для подачи рабочей жидкости, сообщающаяся с каналами втулки гидромонитора. Устройство работает следующим образом. Рабочая жидкость под высоким давлением по шлангу поступает в гидротурбину и вращает рабочее колесо с валом, который передает движение тележке. Устройство движется вперед. Одновременно рабочая жидкость через полость 14 поступает в гидромонитор и, вытекая из него через каналы, размывает засор. При наличии твердого сора устройство упирается в сор рыхлителем, который, преодолевая усилие пружины 9, прижимается толкателем к торцовому кулачку 10. Рыхлитель получает возвратно-поступательное движение и разрушает сор. Одновременно с этим возвратно-поступательное движение получает и втулка 8, перемещения которой меняют объем полости 12, вызывая пульсирующий поток рабочей жидкости из гидромонитора, повышающей эффективность размыва сора. После разрушения сора рыхлитель возвращается в исходное положение пружиной и возвратно-поступательное движение прекращается. При повторной встрече с засором цикл повторяется.
|
Преимущества перед известными аналогами Гидромонитор выполнен в виде охватывающей рыхлитель втулки с продольными каналами в ней |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект На 40 % повысились качество и производительность очистки |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 10.10.2006 |
