Совершенствование процесса внутреннего теплообмена в печи (усиление передачи тепла защитным газом от муфеля к металлу и наоборот) связано как с повышением интенсивности циркуляции защитного газа, так и с совершенствованием схемы его циркуляции.

При конвективной теплопередаче важнейшим средством обеспечения равномерного прогрева садки как по высоте стопы, так и по толщине намотки рулонов, является регулирование потока теплоносителя с помощью направляющего аппарата, конвекторных прокладок и крышки, закрывающей отверстие верхнего рулона.

В листопрокатном цехе была проведена серия опытных отжигов с целью исследования влияния крышки, закрывающей внутреннюю полость стопы рулонов, на скорость и равномерность нагрева садки. Опыты (см. рисунок) проводились на одной и той же садке, состоящей из четырех рулонов высотой по 1250 мм и массой по 23 т. Между рулонами были уложены конвекторные прокладки толщиной 54 мм. Для исключения влияния других, не изучаемых в данных экспериментах факторов, опытные отжиги проводились на одном и том же стенде, с одними и теми же муфелем и нагревательным колпаком. Нагрев производился по режиму для стали марки 08Ю, задаваемому по стендовой и зональной технологическим термопарам.

В опытном отжиге №1 была использована упаковка с глухой крышкой на верхнем рулоне, в отжиге №2 - крышка, имеющая отверстие диаметром 300 мм на верхнем рулоне. Отжиг №3 был проведен без крышки на стопе рулонов.

Проведенная серия экспериментов по отжигу стопы холоднокатаных рулонов с различной степенью закрытия внутреннего отверстия стопы позволяет сделать следующие выводы:

- при отжиге садки, состоящей из четырех рулонов высотой по 1250 мм, отстающим является второй снизу рулон;

- при отжиге с глухой крышкой, закрывающей внутреннее отверстие стопы, отключается от циркуляции защитного газа верхняя часть садки, что приводит к замедлению нагрева верхнего рулона;

- при отжиге без крышки уменьшается количество защитного газа, циркулирующего через конвекторные прокладки, что приводит к снижению торцевой теплопередачи и уменьшению нагрева нижнего рулона.

Оптимальным является вариант отжига с крышкой, имеющей отверстие диаметром 300 мм, так как приводит к наиболее равномерному нагреву садки по высоте;градиент температур по объему садки в конце отжига не превышает 20 ⁰С.

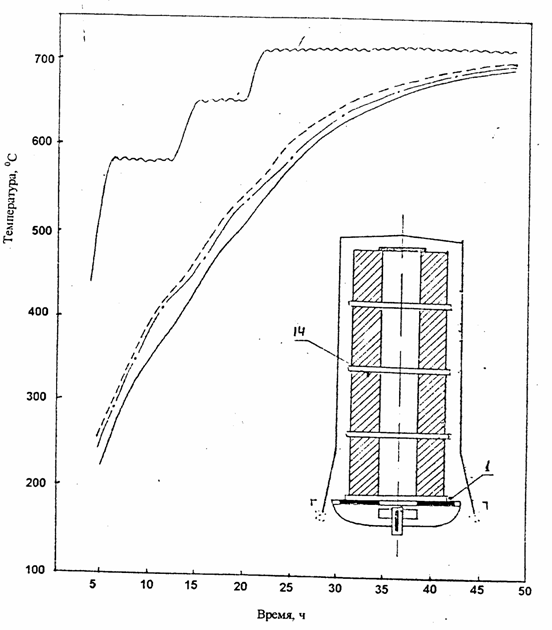

График отжига холоднокатаных рулонов в одностопной колпаковой печи. Температура металла в точке 14:

стендовая регулирующая термопара

____ отжиг без крышки

__.__ отжиг с крышкой, имеющей отверстие диаметром 300 мм, на стопе рулонов

_ _ _ _ отжиг с глухой крышкой на стопе рулонов
