Линия (см. рисунок) включает в себя приводную клеть 2 с приводом 1, направляющую проводку 3, виткоукладчик 4 с приводом его перемещения, барабан 9, закрепленный на валу 10 и снабженный приводом вращения 7. Барабан установлен на механизированной платформе 5 с приводом 6, которая может перемещаться по направляющим 8. Механизм захвата конца трубы выполнен в виде диска 12, установленного на валу 14 соосно барабану, снабженного приводом 13 возвратно-поступательного перемещения и имеющего концентричные выступы 11 на обращенном к диску торце барабана. Направляющая проводка выполнена в виде направляющих 15 и смонтированной на них тележки 16 с электромагнитными захватами 17. Устройство приема и транспортирования бунта состоит из платформы 18, подъемного механизма 19 и ложемента 20.

Линия работает следующим образом. Механизированная платформа при работающем двигателе по направляющимвыводит барабан в рабочее положение до сочленения валов барабана и механизма захвата. Включая двигатель, раскручивают барабан до скорости, равной скорости выхода трубы со стана. При этом, благодаря шлицевому соединению с валом, диск получает вращательное движение с угловой скоростью, равной скорости барабана. Трубу со стана через приводную клеть, работающую от привода, подают в направляющую проводку. При этом срабатывает электромагнитный захват, и труба на тележке по направляющим поступает через клеть виткоукладчика после отключения электромагнитного захвата в зазор между барабаном и диском. В это время диск под действием привода смещается в направлении барабана, деформирует и защемляет конец трубы между выступами на торце барабана. При этом не происходит удара из-за равенства скоростей трубы, барабана и диска. Одновременно с захватом трубы включается виткоукладчик, выполненный в виде каретки, установленной с возможностью возвратно-поступательного перемещения параллельно оси барабана. Виткоукладчик осуществляет равномерную навивку трубы на образующую барабана и переключение на намотку последующих слоев бунта. После намотки бунта привод возвращает диск в исходное положение, механизм подъема подводит ложемент под бунт. Затем разгружаются телескопические стойки барабана и транспортная платформа выводит барабан из бунта, который на грузовой платформе транспортируется на следующую операцию.

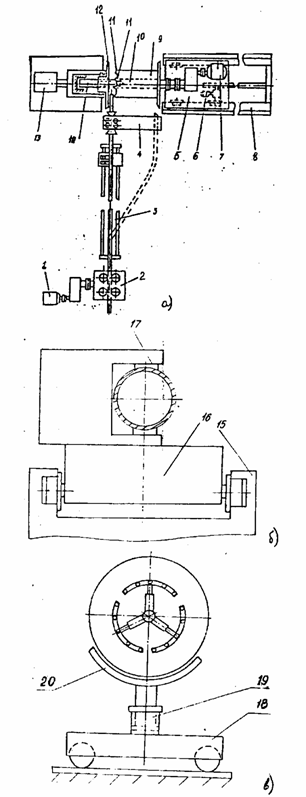

Линия для получения профильного проката в бунтах:

а) - общий вид;б) - направляющая проводка; в) - устройство приема и транспортирования бунта
