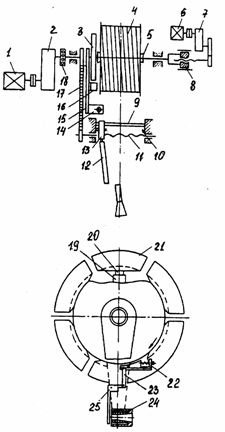

Моталка (см. рисунок) состоит из барабана 4; установочных конусов 5, один из которых перемещается в горизонтальном направлении от привода 6 через редуктор 7 и винтовую передачу 8; диска 3, жестко установленного на валу неподвижного конуса; привода барабана 1-2; водила 15 с захватом 14 и стопорным клином 16;направляющей 9 каретки 13 с проводкой 12; винта 11 с левой и правой резьбами; механизма вращения 17. Механизм захвата состоит из втулки с подпружиненными губками 24; системы рычагов 25, стопорного клина 23 и распорной пружины 22. Для компенсации усадки металла при остывании барабан выполнен из отдельных секций 21, закрепленных на подпружиненных телескопических стойках 20 и 19. Для регулирования скорости вращения барабана смонтированы контакты 10. Для предотвращения обрыва трубы барабан оборудован муфтой предельного момента 18.

Моталка работает следующим образом. Труба через проводку и каретку поступает во втулку захвата, разжимает губки и отводит рычаг. Фиксатор усилием пружины подается вперед и насеченной поверхностью жестко сцепляется с постоянно вращающимся диском, жестко связанным с барабаном, вращающимся со скоростью, равной скорости прокатки трубы. Водило начинает вращаться как одно целое с барабаном. Передний конец трубы сжимается губками. Через цепь начинает вращаться винт, каретка перемещается вправо и укладывает витки трубы на барабан. Ход винта рассчитан на условия плотной укладки трубы данного диаметра. При намотке первого ряда витков и перемещении каретки в крайнее правое положение она автоматически переходит в левую резьбу и начинает перемещаться в обратном направлении, укладывая новый ряд витков трубы. При перемещении каретки в крайнее положение замыкается контакт и скорость барабана автоматически регулируется, сохраняя условие постоянства линейной скорости трубы на барабане и скорости прокатки. При заполнении барабана трубу отрезают и направляют на другой барабан. Конус отводят вправо, барабан извлекают из моталки для снятия бунта. В моталку вставляют свободный барабан.
