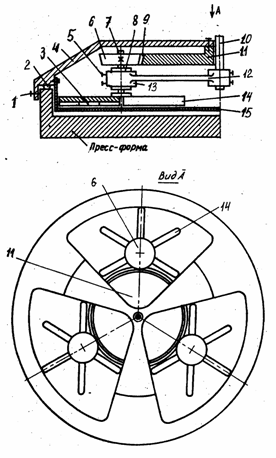

Устройство (см. рисунок) содержит корпус 4 со смонтированным в нем центральным приводным валом 10, на котором жестко закреплена планшайба 12. В отверстиях по периферии планшайбы, в подшипниковых узлах 8 и втулках 13 смонтированы вертикальные оси 7. На осях радиально закреплены лопасти 14, в нижний край которых вмонтированы магнитные вставки 3. На каждую ось жестко насажен один из роликов 6, входящий во фрикционное зацепление с диском 11, свободно насаженным на центральный вал и неподвижно зафиксированным относительно корпуса. Диск выполнен с резиновой окантовкой 9. Лопастное устройство помещено в металлический сетчатый поддон 15, зафиксированный на корпусе. Нижний край лопастей касается дна поддона. Каждый лопастной блок и планшайба снабжены регуляторами вертикального положения, выполненными в виде пары винтов 5, пропущенных в резьбовые отверстия планшайбы и упирающихся своими сферическими концами в вертикальные сегментные проточки, выполненные во втулках и на валу.

Устройство закрепляется на пресс-форме упорами 2 и винтами 1 на необходимой высоте. Предварительно производится настройка лопастных блоков с помощью регуляторов вертикального перемещения на расположение лопастей в одной горизонтальной плоскости. После этого на поддон (например, дозатором-питателем) подается нужная порция формуемого материала и одновременно приводится во вращение центральный приводной вал с планшайбой и лопастями. При повороте лопастных блоков вокруг центральной оси, за счет сил сцепления между роликами и резиновой окантовкой, ролики вращаются вместе с осями и лопастями. Таким образом, сложное вращение лопастей обеспечивает перераспределение подаваемого материала по всему поддону. Магнитные вставки в лопастях, скользя по дну поддона, притягивают его и удерживают в горизонтальном положении. Во время работы устройства формуемая масса, равномерно распределенная вращающимися лопастями по поддону, постепенно высыпается сквозь дно поддона в пресс-форму, равномерно укладываясь. Прижатый поддоном формуемый материал имеет ровную горизонтальную поверхность.
