Разработана программа машинного анализа основных частотных характеристик сложных СВЧ-схем, включающих в себя как элементы с сосредоточенными, так и с распределенными параметрами.

Программа имеет удобный для пользователя интерфейс, позволяющий создавать на дисплее исследуемую схему, просто заменять базовые элементы и их параметры, просматривать матрицы рассеяния, представлять табличные и графические частотные характеристики: амплитудно-частотные характеристики (АЧХ), фазо-частотные характеристики (ФЧХ), время запаздывания, коэффициент стоячей волны (КСВ).

Программа позволяет рассчитывать матрицу рассеяния сложного многополюсника по исходным матрицам входящих в него элементов. На первом этапе пользователю необходимо составить формализованное задание - разбить исследуемую схему многополюсника на отдельные базовые элементы и их связи (рис. 1), ввести все необходимые параметры для расчета. Затем производится расчет схемы с отображением параметров матрицы рассеяния для различных частот. После расчета представляются табличные и графические частотные характеристики: АЧХ (рис. 2), ФЧХ, время запаздывания, КСВ.

Программа позволяет проводить быстрый анализ исследуемых СВЧ-устройств, что бывает особенно необходимым при макетировании и экспериментальной отладке СВЧ-устройств.

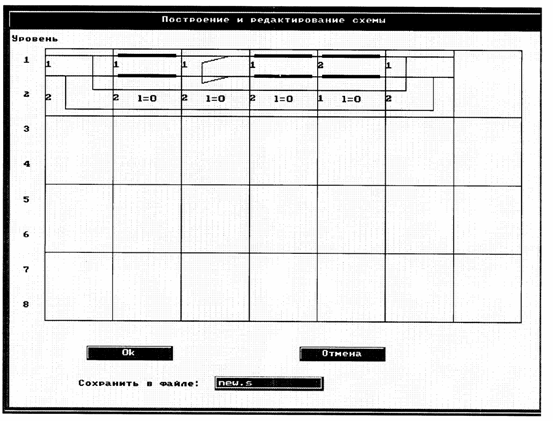

Рис. 1 Составление формализованного задания

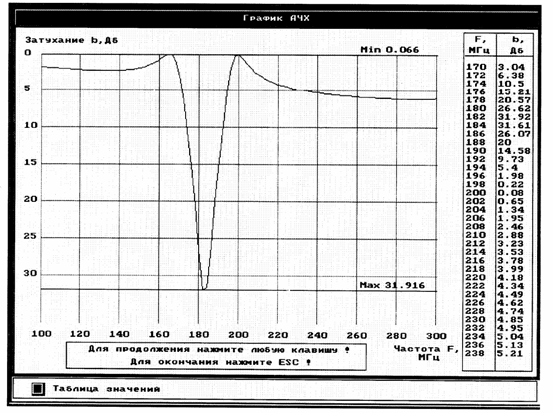

Рис. 2 Амплитудно-частотная характеристика
