Виброустановка состоит из решетного стана 1 (см. рисунок), вибратора 2, бункера 3, верхнего решета 5 с ориентирующей поверхности 4, решета 6 с прямоугольными отверстиями, направляющих 7, ориентирующих поверхностей 8, разделительной поверхности 9. Решетному стану задают высокочастотные малоамплитудные колебания вибратором. Исходная смесь, состоящая из зерен пшеницы и овсюга, подается из бункера на ориентирующую поверхность верхнего решета с круглыми отверстиями. С верхнего решета, совершая безотрывное движение, сходом идет длинный овсюг, а проходом - пшеница и короткий овсюг, которые попадают в решето с прямоугольными отверстиями. Оттуда сходом идет полностью очищенная пшеница, а проходом - щуплое, дробленое зерно и короткий овсюг. С помощью направляющих проходовая фракция с решета подается на ориентирующие поверхности, где зерна смеси ориентируются большей своей осью параллельно разделительной поверхности, по которой сходом идет короткий овсюг, а проходом - щуплое дробленое зерно. При сепарации зерновой смеси пшеницы с исходным содержанием овсюга до 50% на данной виброустановке не более чем за два пропуска семена пшеницы доводятся до первого класса. Выход в отходы полноценного зерна не превышает 1 %.

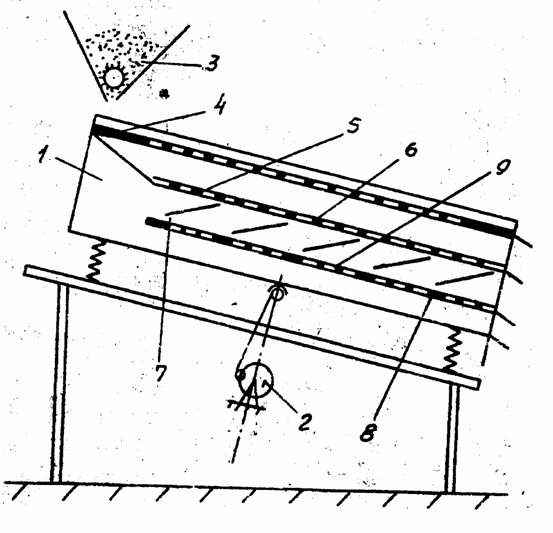

Схема виброустановки
