В связи с падением производства на многих предприятиях простаивают десятки токарных станков, некоторые из них не могут быть использованы по прямому назначению в связи со значительным износом. Такие токарные станки модернизировали с целью использования их для холодной гибки с раскатыванием.

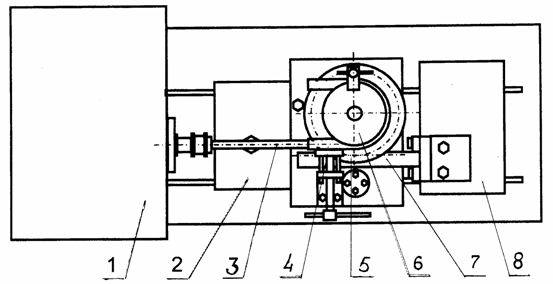

Модернизацию токарных станков под новую технологию холодной гибки труб с раскатыванием выполнили следующим образом. На продольном суппорте 1 станка (см. рисунок) установлен механизм гибки 2, выполненный в виде ролика-шаблона 6, закрепленного на шестерне 5, находящейся в зацеплении с рейкой 7, которая, в свою очередь, приводится в движение от гидроцилиндра продольной подачи суппорта 8. Раскатной инструмент 3 установлен на шпинделе станка. Труба прижимается к ролику-шаблону прижимом 4. Для токарного полуавтомата модели ТР-6 была спроектирована и изготовлена оснастка для гибки труб диаметром 28х3 мм на угол гиба 180 ⁰.

Производственные испытания подтвердили не только работоспособность модернизированного токарного станка, но высокое качество гибки (при радиусе гибки 3dу овальность не превысила 2%). Производительность станка достигла 200 труб в смену. На данном станке предлагается серийно изготавливать патрубки для отопительных конвекторов.

Общая компоновка модернизированного станка
