Разработано оборудование землеройной машины, которое может использоваться в автогрейдерах.

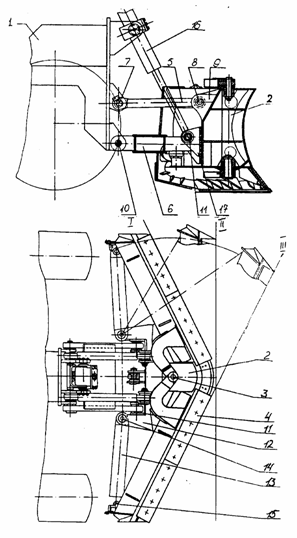

Рабочее оборудование землеройной машины (см. рисунок) содержит центральный отвал 2, к которому с помощью шарнира 3 крепятся боковые крылья 4. Рама оборудования выполнена в виде параллелограммного механизма, состоящего из верхних 5 и нижних 6 тяг. Верхние тяги 5 соединены шарнирами 7 с машиной и шарнирами 8 - с кронштейнами 9 центрального отвала. Нижние тяги соединены шарнирами 10 с машиной и шарнирами 11 - с кронштейнами 12 центрального отвала. Кронштейны 12 расположены с наружной стороны по отношению к нижним тягам. Гидроцилиндры 13 поворота крыльев отвала соединены пальцевыми шарнирами 14 и 15 с кронштейнами центрального отвала и крыльями соответственно. Гидроцилиндр 16 подъема-опускания оборудования шарнирно соединен с землеройной машиной 1 и с кронштейнами 17 центрального отвала.

При работе отвалом в режиме путепрокладчика штоки гидроцилиндров 13 втянуты, крылья и центральный отвал образуют единую выпуклую поверхность i. При работе отвалом в режиме бульдозера штоки гидроцилиндров 13 выдвинуты до достижения крыльями необходимого положения ii. При необходимости перевода отвала в грейдерное положение iii одно из крыльев отвала с помощью гидроцилиндра 13 выдвигается вперед, а другое посредством другого гидроцилиндра - назад. Подъем-опускание оборудования осуществляется гидроцилиндром 16. При этом угол резания отвала не изменяется за счет того, что рама выполнена в виде параллелограммной подвески.

Рабочее оборудование
