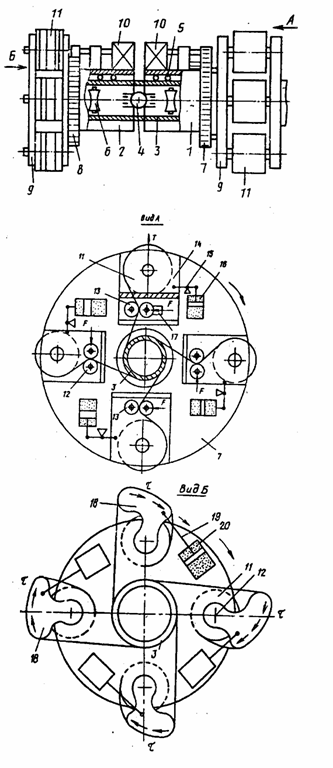

Устройство (см. рисунок) содержит ведущий 1 и ведомый 2 корпуса, соединенные между собой шаровым шарниром 4. Устройство перемещается по трубопроводу 3 посредством приводных 5 и вертикальных 6 опорных роликов. Вращение их осуществляется от электродвигателя через редуктор и цепную передачу. На корпусе размещены ведущее 7 и ведомое 8 разъемные зубчатые колеса с накопителями материала. Накопители выполнены из щек 9 и вращаются от привода 10. Между щеками накопителей установлены шпули бандажирующего материала 11. В ведомом накопителе шпули размещены на осях роликов 12, а натяжение материала осуществляется зажимными роликами 13. Шпули ведущего накопителя размещены на вставках 14, установленных с возможностью перемещения посредством рычагов 15 и гидропривода 16. Зажимные ролики снабжены средством 17 перемещения одного из роликов, а натяжение материала в ведомом накопителе осуществляется посредством кулачков 18, тяг 19 и силовых приводов 20.

Устройство работает следующим образом. Сначала необходимо собрать разъемные ведущие и ведомые зубчатые колеса 7 и 8. Для бандажирования трубопровода бандажирующий материал, например проволока или металлическая лента, намотанные на шпули, через прижатые друг к другу зажимные ролики наматывается на трубу. Натяжение бандажирующего материала при его намотке на трубу создается с помощью гидроцилиндра 16, рычага 15, перемещающего вставку в радиальном направлении от центра колеса 7. При перемещении вставки установленные на ней шпули и зажимающие бандажирующий материал ролики также перемещаются и создают натяжение между роликами 13 и неподвижной трубой. Намотка бандажирующего материала на трубу осуществляется при вращении разъемного ведущего колеса 7 вокруг трубы, осуществляемом с помощью зубчатой передачи и привода 10.

Величина натяжения бандажирующего материала регулируется штоком гидроцилиндра (при выдвижении штока гидроцилиндра натяжение уменьшается).

При намотке бандажирующего материала на трубу может работать только одна вставка со шпулей. После того как бандажирующий материал на первой шпуле кончится, без остановки устройства в работу по очереди вступают вторая, третья и четвертая шпули, что значительно увеличивает производительность труда.

Для повышения качества бандажирования ведущий корпус соединен шаровым шарнирным соединением с ведомым корпусом, на торце которого расположено ведомое разъемное зубчатое колесо, позволяющее проводить намотку второго слоя бандажирующего материала стекловолокном, используемым в качестве антикоррозионного материала.

Стекловолокно со шпули, схватывая кулачок эллипсоидной формы, наматывается на трубу. При бандажировании стекловолокном требуется гораздо меньшее натяжение, чем при бандажировании проволокой или металлической лентой. Небольшое натяжение стекловолокна создается за счет удельных сил трения, возникающих при его движении относительно кулачка эллипсоидной формы. Удельные силы трения направлены против движения стекловолокна и создают небольшое по величине натяжение.
