Номер

83-048-99

Наименование проекта

Гидромеханическая передача автогрейдера

Назначение

Повышение надежности гидросистемы автогрейдера

Рекомендуемая область применения

Строительное и дорожное машиностроение

Описание

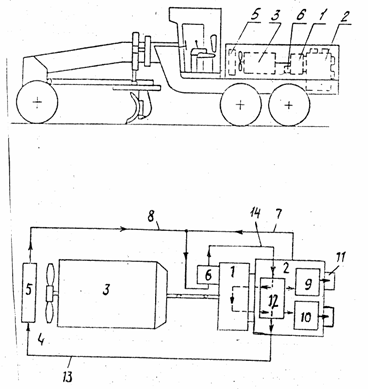

Гидромеханическая передача (см. рисунок), состоящая из гидротрансформатора 1 и коробки передач 2, располагается позади двигателя 3, перед которым установлены охлаждающий вентилятор 4 и охладитель 5. Корпус коробки передач является емкостью для рабочей жидкости, используемой в гидромеханической передаче. Охладитель предназначен для охлаждения рабочей жидкости, которая выходит под давлением из блока регуляторов коробки передач. На корпусе гидротрансформатора установлен гидронасос 6 для системы управления и смазки гидромеханической передачи. Вход насоса соединен всасывающей гидролинией 7 с корпусом коробки передач и всасывающей гидролинией 8 - с охладителем. Коробка передач снабжена блоками управления 9 и 10 (БУ1, БУ2), соединенными с гидравлическими фрикционными муфтами 11. Рабочая жидкость поступает в блоки управления из блока регуляторов 12. Гидролиния 13 предназначена для подачи масла из блока регуляторов коробки передач к охладителю. Насос соединяется с блоком регуляторов напорной гидролинией 14. Блок регуляторов конструктивно состоит из трех клапанов: клапана главного давления, вход которого гидравлически связан с гидронасосом и блоками управления фрикционными муфтами коробки передач; предохранительного клапана, вход которого подключен к гидротрансформатору 1, а выход - к гидробаку; подпорного клапана, вход которого сообщен с гидротрансформатором, а выход - с входом охладителя.



Гидромеханическая передача работает следующим образом. Рабочая жидкость подается насосом по гидролинии 14 в блок регуляторов коробки передач, где она распределяется на блоки управления коробки передач, смазку и в качестве рабочего тела - в гидротрансформатор. Часть рабочей жидкости выходит под давлением из блока регуляторов и по гидролинии 13 через охладитель и гидролинию 8 поступает на вход гидронасоса. Другая часть рабочей жидкости для обеспечения требуемой подачи насоса поступает на вход гидронасоса по гидролинии 7 из корпуса коробки передач. Давление на входе в гидронасос поддерживается потоком рабочей жидкости, выходящей из блока регуляторов. Простота конструкции передачи обеспечивается за счет совмещения функций распределения и управления в коробке передач, а также за счет подвода охлажденного масла не в картер, а на вход насоса.



Гидромеханическая передача

Преимущества перед известными аналогами

Уменьшилось гидравлическое сопротивление в гидросистеме управления коробкой передач, сократились потери на нагрев рабочей жидкости, что повысило надежность гидросистемы, уменьшились загрязнение масла и его расход

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 30 % повысилась надежность работы гидросистемы

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

05.10.2006
