Кантователь (см. рисунок) состоит из прицепного устройства 1 с расположенным внизу пальцем 2; корпуса 3, состоящего из двух боковин: паза 4 для груза и паза 5 для направления перемещения пальца 2, взаимодействующего с пазами а, б, в, г, д; оси 6, несущей сектор 7; пальца 8, соединяющего тяги 9 и 10 в направляющих 11 и 12; передвижного упора 13 с направляющими винтами 14 (вместо тяг могут выполняться крюки). Из исходного положения кантователь опускается на груз, и прицепное устройство из впадины "а" переводится во впадину "б" (рис. а, б). Для горизонтального транспортирования груза корпус входит в отверстие груза. Для транспортирования груза с последующей кантовкой корпус устанавливается в положение, изображенное на рис.в. При расположении прицепного устройства во впадине "б" производят подъем, сектор 7 входит в контакт с поверхность груза и происходит его самозажим. Груз транспортируют к месту установки и опускают прицепное устройство ниже крюка тяги 10. Подъемом палец 2 увлекает тягу 10 и входит во впадину "а" - кантователь снимается с груза (тяга 10 вывела сектор 7 из контакта с поверхностью груза). При необходимости кантовки палец 2 переводят в один из пазов "б", "в", "г"; производят подъем груза, транспортируют его к месту укладки. При опускании груз принимает горизонтальное положение (рис. г), палец 2 вводят в паз "д", сектор выводится тягой 9 из соприкосновения с грузом и кантователь выводят из отверстия.

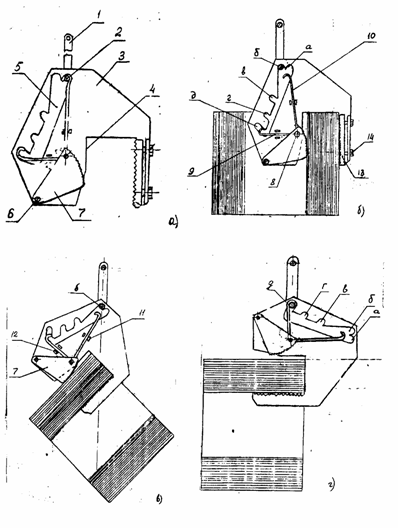

Кантователь:

а) - исходное положение; б) - транспортирование груза с вертикальным расположением отверстия;в) - транспортирование груза с кантовкой; г) - отцепка груза
