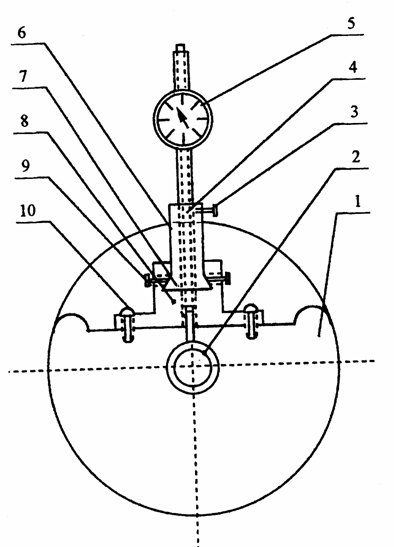

Устройство (см. рисунок) состоит из сборного корпуса 8, съемного суппорта 6 и индикаторной головки 5 с ценой деления 0,01 мм.

Для измерения износа или биения кольца 2 генератора 1 необходимо на место щеточного узла с помощью винтов 10 закрепить основание корпуса. Затем установить суппорт с индикаторной головкой таким образом, чтобы его подвижный измерительный стержень 4, расположенный внутри втулки 7, находился над кольцом, подлежащим замеру, и закрепить суппорт винтами 9. Индикаторная головка вводится в отверстие до касания ее подвижного измерительного стержня поверхности кольца и закрепляется винтом 3. Поворачивая вал генератора, фиксируют показания индикаторной головки. Износ кольца определяется как разность показаний индикатора между его изношенной и неизношенной поверхностями. Биение кольца определяется между максимальным и минимальным показаниями индикатора при фиксировании состояния изношенной поверхности. Полученные результаты измерений сравниваются с допустимыми значениями данного генератора. Например, для генератора марки Г-250 номинальный диаметр кольца равен 31 _-0,34 мм, предельный - 29,2 мм, а предельное биение кольца составляет 0,08 мм.
