Устройство (см. рисунок) состоит из траверсы 1; пластины 2 с Т-образной площадкой 7, соединенной телескопическими тягами 6 с траверсой; фиксирующего четырехтактного устройства 8, взаимодействующего с Т-образной площадкой. На траверсе закреплены грузонесущие стропы 5. На пластине 2 крепятся дополнительные стропы 3 и 4. Стропы 4 и 5 соединены с захватом 17. На оси 11 корпуса 14 захвата расположен рычаг 13 с выступом 12. Один конец рычага соединен с пружиной 15, закрепленной на корпусе. На оси 9 корпуса расположен рычаг 10 с впадиной. На рычаг 12 крепится плоская дружина 16. Корпус соединен со стропом 5, а рычаг 10 - со стропом 4.

Работа устройства осуществляется следующим образом. Торец груза воздействует на рычаг 13, который, поворачиваясь, фиксируется рычагом 10. Пружина 16 фиксирует положение захвата, при этом стропы 3 и 4 прослаблены. Груз транспортируется на место укладки и при опускании площадка укладывается на груз, траверса опускается до контакта фиксатора с Т-образной площадкой. При подъеме стропы 3 и 4 натягиваются и выводят рычаг 10 из зацепления с рычагом 13, который под действием пружины 15 поворачивается и выводит захват из зацепления с грузом. Для зацепки очередного груза устройство опускается на груз, автоматически траверса рассоединяется с Т-образной площадкой, груз зацепляют и транспортируют.

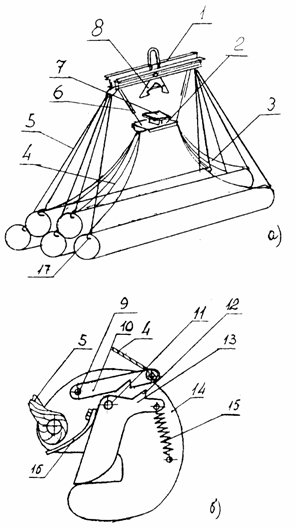

Грузозахватное устройство :

а) - общий вид ; б) - захват
