Обмотка (см. рисунок) содержит 24 катушечных группы 1-24 и 6 выводов с номерами 25-30. Числа катушек в катушечных группах, начиная с первой катушечной группы, чередуются следующим образом: 3, 2, 1, 1, 1, 1, 1, 2, 3, 2, 1, 1, 1, 1, 1, 2, 3, 2, 1, 1, 1, 1, 1, 2. В фазе конец 8iкатушечной группы соединен с концом 8i + 4, конец 8i + 6 - cконцом 8i + 10;выводы 25, 29, 30 взяты от объединенных начал 8i - 7; 8i + 4, 8i + 6 катушечных групп в каждой фазе; выводы 26, 27, 28 взяты от конца 3, начала 5 и конца 7 катушечных групп, при этом начало 3 катушечной группы соединено с концом 11, начало 11 - с концом 19, начало 19 - с объединенными началами 8i катушечных групп, конец 5 катушечной группы - с началом 13, конец 13 - с началом 21, конец 21 - с объединенными концами 8iкатушечных групп, начало 7 катушечной группы - с концом 15, начало 15 - с концом 23, начало 23 - с объединенными началами 8i + 2катушечных групп, гдеi - номер фазы (i =1, 2, 3).При подведении напряжения к выводам 26, 27 и 28 получают 6 полюсов. Если напряжение подают на выводы 25, 29 и 30, то получают 4 полюса. Функциональные возможности обмотки расширены благодаря тому, что при 6 полюсах она имеет в каждой фазе три параллельные ветви и присоединенную к ним последовательную ветвь (например, из 3, 11 и 19 катушечных групп).

Такое включение обмотки при шести полюсах позволяет определенным подбором чисел витков и сечения провода в катушках последовательной части создавать высокоэффективные двухскоростные двигатели для привода машин с различным характером нагрузки. Так, для привода машин с постоянным моментом сопротивления число витков в катушках последовательной части обмотки следует принять в 3 раза меньше, а сечение провода - в 3 раза больше, чем число витков и сечение провода в катушках каждой ветви параллельной части обмотки. При шаге у=7 значения обмоточных коэффициентов таковы: Коб.6=0,91;Коб.4=0,90. Соотношение индукций в воздушном зазоре близко к единице.

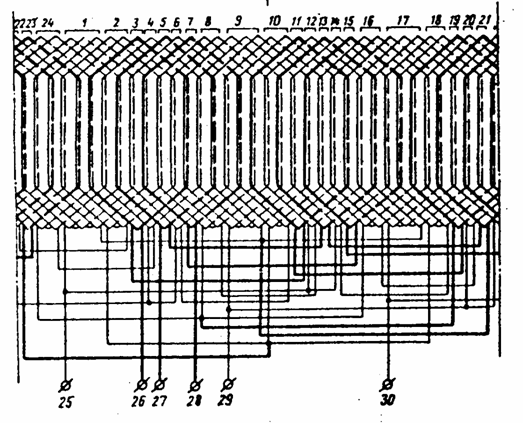

Развернутая схема обмотки
