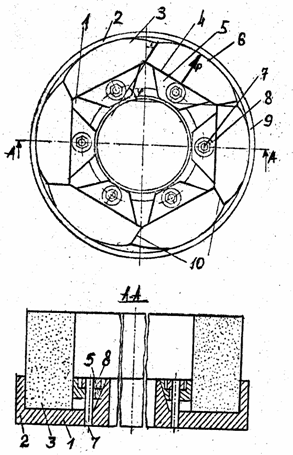

Торцешлифовальный круг состоит из планшайбы (см. рисунок) с наружным ободом 2 и абразивных элементов 3, которые в плоскости вращения круга имеют форму сегмента, ограниченного в зоне контакта со смежными сегментами плоскостями, проведенными асимметрично относительно точки контакта элемента с ободом и пересекающимися за хордой 4 под углом ( n - число абразивных элементов в круге).

Зоны сопряжения элементов имеют равные участки 10. При закреплении абразивных элементов клиньями 5 посредством шпилек 7 и гаек 8 они вводятся в силовой контакт с ободом и цилиндрической поверхностью 9, радиус которой меньше радиуса обода, и друг с другом гранями, проходящими через участки 10. Радиально направленное от центра крепежное усилие при закреплении абразивных элементов, благодаря асимметричному расположению равных отрезков участков 10, создают силовой момент относительно точки 6 касания абразивного элемента с ободом, что обеспечивает создание плотного силового контакта между абразивными элементами и благоприятные напряжения сжатия в них, частично компенсирующие неблагоприятные растягивающие напряжения, возникающие в процессе вращения и работы круга. Торцешлифовальный круг может быть выполнен с любой шириной рабочей поверхности, причем легко удается избежать остроугольной формы абразивных элементов при уменьшении ширины рабочей поверхности, так как угол g между участком 10 и радиусом круга, характеризующий остроугольность формы абразивных элементов, может быть выбран любым, кроме нуля, независимо от ширины рабочей поверхности и количества абразивных элементов в круге. Торцешлифовальные круги обладают высокой прочностью и износостойкостью.

Торцешлифовальный круг
