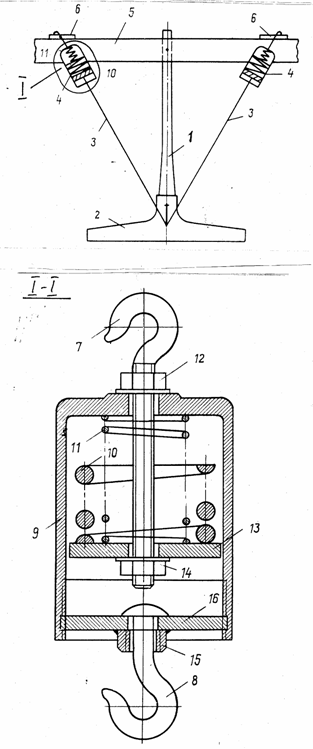

Рабочий орган (см. рисунок) состоит из стойки 1, рыхлительной лапы 2 и гибких элементов 3 с амортизирующими устройствами 4. Каждый гибкий элемент одним концом жестко соединен с лапой 2, а другим через амортизирующее устройство - с рамой 5 культиватора. На раму с обеих сторон на некотором расстоянии от плоскости симметрии рабочего органа прикрепляются (с помощью болтов или посредством сварки) кронштейны 6 с отверстиями под верхние захваты 7 амортизирующих устройств. Амортизирующие устройства нижним захватом соединены с верхним концом соответствующего гибкого элемента, а верхним захватом - с кронштейном рамы культиватора. Амортизирующее устройство состоит из корпуса 9, в котором размещены пружины 10 и 11 разной жесткости, причем жесткость пружины 11 меньше жесткости пружины 10. Механизм регулирования жесткости комплекта пружин выполнен в виде верхнего захвата с навинченной на прямом участке регулировочной гайкой 12, пропущенного через верхнее отверстие в корпусе 9, нижний конец которого ввернут в упорную пластину 13 и закреплен гайкой 14. С нижней стороны корпуса имеется механизм натяжения гибкого элемента в виде ввинченной круглой пластины 15 и закрепленной в ней гайки 16. В пластине крепится нижний захват 18 с возможностью перемещения. Регулирование жесткости амортизирующего устройства на нужный режим работы производится с помощью сжатия пружин и вращением гайки 12.

Рабочий орган работает следующим образом. При движении рабочего органа перемещения лапы в продольной и поперечной плоскостях через гибкие элементы передаются на амортизирующие устройства, сжимая его пружины и передавая часть нагрузки от стойки рабочего органа на раму культиватора. При этом стойка разгружается, а возникающие в амортизирующих устройствах усилия стремятся вернуть рабочий орган в первоначальное рабочее положение. Подбором жесткости пружин амортизирующих устройств можно ограничить перемещение рабочего орана в заданных пределах, т.е. регулировать жесткость рабочего органа в продольной и поперечной плоскостях в зависимости от условий его работы. С другой стороны усилия, возникающие в гибких элементах и амортизирующих устройствах, зависят от соотношения изгибной жесткости стойки в продольной плоскости ее симметрии и жесткости при растяжении гибких элементов и сжатии пружин амортизирующих устройств. Подбором этих жесткостей можно регулировать нагрузку, воспринимаемую стойкой и гибкими элементами. Амортизирующие устройства, создавая возвращающие силы при отклонениях лапы в стороны от первоначального состояния, вызывают продольные и поперечные колебания рабочего органа, что улучшает устойчивость его движения в почве, понижает тяговое сопротивление и повышает качество работы. Гибкие элементы помимо силовой связи между стойкой рабочего органа и рамой культиватора разрезают верхний слой почвы, собирают растительные остатки и отводят их в сторону от стойки. При этом вибрация гибких элементов, возникающая от работы пружин амортизирующих устройств, способствует их сбрасыванию с гибких элементов, что уменьшает тяговое сопротивление и улучшает качество рыхления почвы.
