Номер

83-012-99

Наименование проекта

Приспособление для монтажа угольной башни коксовой батареи

Назначение

Монтаж подвесных деталей и конструкций большой массы

Рекомендуемая область применения

Монтаж технологического оборудования

Описание

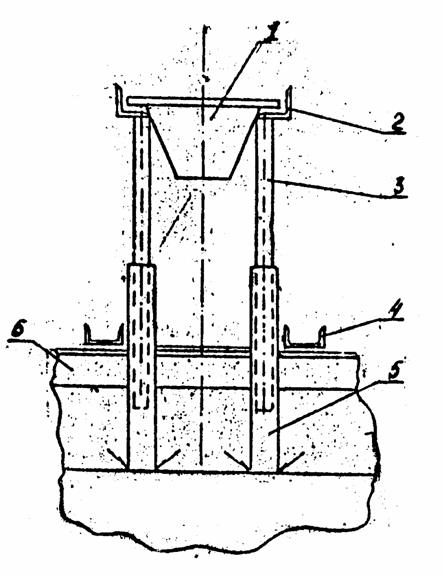

Приспособление монтируется на крышке контакторной кабины углезагрузочного вагона и состоит их трех одинаковых секций. Секции, предварительно выверенные по осям закладных деталей, соединены между собой «связью» 6 (см. рисунок), изготовленной из уголкового проката 50х5 мм. Каждая секция включает в себя четыре стойки 5 из трубы диаметром 57х3, длиной 1600 мм, приваренные на крышке контакторной кабины;нижние швеллеры-упоры 4 для установки реечных домкратов;раму 2 для укладки затвора 1 угольной башни, имеющую с одной стороны вырез для кожуха отопления. Рама закреплена сваркой на четырех стойках 3 из трубы диаметром 45х3, длиной 1600 мм, составляющих с трубами-стойками телескопические пары. В трубах через каждые 150 мм просверлены отверстия для фиксации приспособления в необходимом положении. В процессе монтажа затвор угольной башни, уложенный на раму, поднимают двумя реечными домкратами к месту установки, фиксируют на телескопической паре-стойке и монтируют на горловине бункера угольной башни. После окончания монтажа приспособление снимают с кабины для последующего использования на других объектах.

Приспособление

Преимущества перед известными аналогами

Исключены такелажные работы

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Время монтажа затворов сократилось в 10 раз

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала
