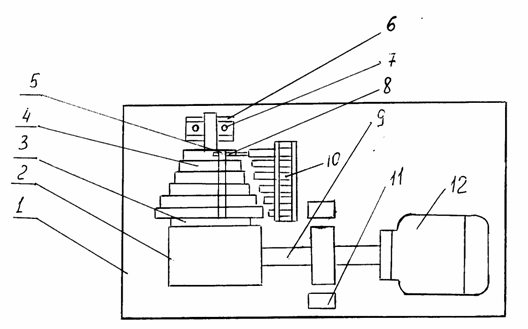

Трубогиб (см. рисунок) состоит из гибочного валка 4, червячно-конического редуктора 2 и захвата 10. Гибочный валок представляет собой валок с шестью ручьями разного диаметра. На каждом ручье имеется упор 5 в виде толстостенной муфты. Гибочный валок напрессовывается на вал 3, являющийся выходной осью червячно-конического редуктора. Другой конец вала вращается в выносной опоре 6 на подшипниках качения 7. Входной вал 9 стандартного червячно-конического редуктора (i=100)приводится во вращение асинхронным электродвигателем 12 через муфту с тормозом 11. Захват представляет собой жесткую сварную конструкцию, выполненную заодно со станиной 1 трубогиба, и является устройством, защемляющим конец трубы 8 (имеется комплект сменных патрубков различного диаметра для испытания труб от Ѕ" до 3"). Для испытания на загиб образец трубы вставляется в упор и захват, включается электродвигатель, при повороте на 90 ⁰ гибочного валка конец трубы выходит из упора, электродвигатель отключается и образец трубы извлекается из упора.

Трубогиб
