Устройство (см. рисунок) создано на базе виброконтактного генераторного преобразователя и состоит из источника питания постоянного тока;электронной системы возбуждения колебаний; виброконтактного генераторного преобразователя (ВКГП);регистрирующего (показывающего или самопишущего) прибора и каретки для перемещения ВКГП относительно контролируемых рабочих органов. Важнейшим показателем устройства являются параметры возбуждающего ВКГП сигнала, точность подстройки частоты в резонанс с собственной частотой механической колебательной системы преобразователя и стабильность амплитуды возбуждающего напряжения. Схема фазовой автоматической подстройки частоты (ФАПЧ), построенная на цифровых интегральных микросхемах (серии К 155) с кварцевым генератором тактирующих импульсов, гарантирует подстройку частоты во всем диапазоне измерения ВКГП с точностью 0,2 Гц. Стабильность амплитуды возбуждающего напряжения обеспечивается как применением источника питания постоянного тока, так и применением в схеме возбуждения интегральных стабилизаторов напряжения серии К 142. Все узлы электронного блока выполнены с использованием микросхем различных типов. Количество аналоговых устройств в электронном блоке выбрано минимально возможным, что исключает ухудшение временной и температурной стабильности системы. Активный фильтр нижних частот (ФНЧ), усилители и формирователи сигналов выполнены на интегральных операционных усилителях (ОУ), для питания которых использован стабильный источник питания. ФНЧ и усилители построены с глубокими отрицательными обратными связями, что повышает стабильность параметров.

Контроль износа производится с постоянной базы, крепящейся на нерабочей (неизнашиваемой) части рабочего органа.

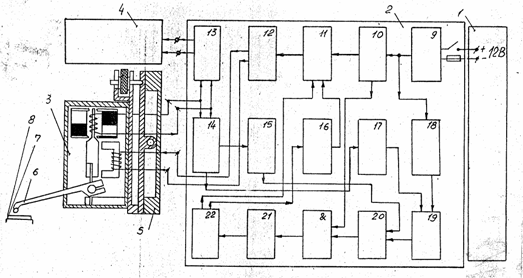

Структурная схема устройства:

1 - источник питания; 2 - электронный блок; 3 -виброконтактный

генераторный преобразователь; 4 - регистрирующий прибор;

5 - каретка для перемещения ВКГП; 6 - щуп;7 - поверхность контроля;

8 -база измерения
