Устройства комплектные избирательного направления типа УКИУ-В

Назначение

Дистанционное управление "по вызову" электроприводами механизмов собственных нужд электрообъектов

Рекомендуемая область применения

Управление электроприводами запорной, регулирующей и другой аппаратуры

Описание

Избирательное управление осуществляется набором номера вызываемого механизма на кнопочном пульте. При этом устройство УКИУ-В обеспечивает подключение общих для всех механизмов аппаратов управления к соответствующим цепям вызываемого механизма.

Для устройства с напряжением питания цепей управления 24 В может быть обеспечено питание от цепей постоянного или переменного напряжения 220 В, а также одновременное питание от обеих таких цепей с автоматическим переключением с одной из них на другую при помощи встроенного блока АВР.

Функционально устройство (см. рис.) состоит из трех частей: декадного кнопочно-релейного номеронабирателя (ДКРН), блоков БРВО (не более 20), источник питания (прит необходимости). В ДКРН входяи кнопочная панель управления ПКУ, блок релейного номеронабирателя БРН-1, ряды клеммных зажимов ХД, ХЕ, ХШД, ХШЕ, ХН. Блок БРН и ряды клеммных зажимов устанавливаются в шкафу.

Кнопочная панель управления ПКУ содержит 10 кнопок единиц, 10 кнопок десятков и кнопку «Сброс». Световоды индикации нажатого состояния кнопки размещаются в толкателе кнопки. Кнопочная панель управления устанавливается на пульте оператора .

Электрическая связь между ПКУ и БРН выполняется цеховым кабелем.

Устройства построены на простой релейной схеме, что обеспечивает их надежную работу в качестве резервного устройства для обеспечения ручного управления объектом, например, при отказе системы автоматического управления.

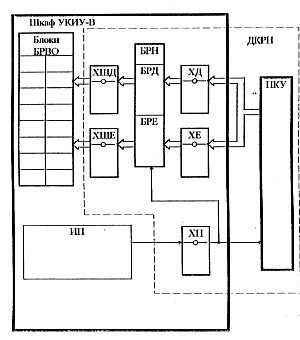

Функциональная схема устройства УКИУ-В
