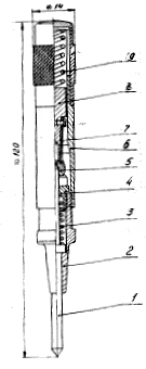

В наконечнике 2 кернера (см. рис.) привинчер корпус 6, расположен стержень 1, нижний конец которого заточен под углом 60 град., а верхний (хвостовик) заканчивается цилиндрическим уступом. Верхняя часть стержня входит в отверстие, имеющееся в нижней части бойка 8.

В исходном положении вкладыш 5, расположенный в отверстии бойка, под воздействием плоской ппужины 7 смещен в крайнее левое положение и ступенчатое отверстие вкладыша перекрывает уступ на хвостовике стержня.

При работе острие стержня совмещают с начмеченной риской и нажимают на кернер. При этом стержень входит в корпус, сжимая возвратную пружины 3. В это время уступ хвостовика стержня, урипаясь в уступ вкладыша, поднимает боек вверх и сжимает боевую пружину 9. При движении бойка со вкладышем вверх, вкладыш входит в коническую расточку корпуса и постепенно смещается вправо, а при переходе в цилиндрическую расточку корпуса, отверстие вкладыша совмещается с центром кернера, следовательно, с центром стержня. В результате этого боек под действием боевой пружины перемещается вниз и ударяет дном центрального отверстия по верхнему концу стержня, производя наметку кернеров.

При перемещении кернера для следующего накернивания его приподнимают над размеченной поверхностью; в это время механизм кернера возвращается в исходное положение; то есть боек упирается в опорный торец втулки 4, стержень концевым буртиком в дно расточки в наконечнике, а вкладыш под действием пружины 7 перемещается влево и перекрывает буртик стержня.

Условно-годовой экономический эффект - 510 руб.

Автоматический кернер
