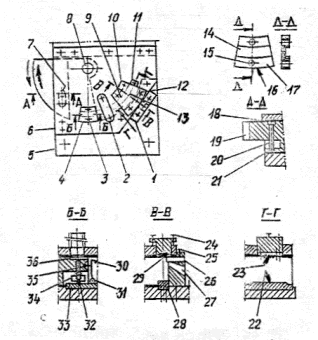

Между нижней 5 и верхней 6 плитами (см. рис.), облицованными гладкими шлифовальными прокладками 21 и 18, и боковыми стенками размещен подающий шибер 19 с осью 20 для подключения привода и осевой втулкой 8, заключённой в плиты. Овальное отверстие 7 под ось в шибере предопределяет нелимитируемую траекторию 9 и 13 движения шибера в пределах кругового сектора ограниченного приемно-транспортирующими пазом-фиксатором 36 и упором 11.

Паз-фиксатор шибера оснащен вертикальными ловителями 3 с опорными шариками 32 в капсуле 34, пружинами. С заготовками, поштучно поступающими в паз-фиксатор из магазина 4, взаимодействует прижим 30 на ролике 31 с локальными точечными шарнирами 35. Опорные шарики и ролик при движении шибера обкатывают выпукло-вогнутый копир 33 прямоугольного и квадратного 28 сечения с изменяющимся профилем 22. Копир совмещен с противоотжимом 1, в котором предусмотрены стружкоудаляющий лоток 27, и прямоугольное окно для установки однолезвийного ножа 26 и крепления его регулирующими винтами 25. Заготовка относительно ножа смещается по траектории 12.

Многолезвийная протяжка 29 с направленными зубьями 23 установлена в обойме 10 с регулировкой высоты винтами 24. Перед обоймой в верхнюю плиту вмонтированы щетки 2, очищающие обрабатываемые поверхности заготовки.

В исходном положении шибера заготовка осаживается отверстиями 15 на ловители. При повороте шибера протяжка оформляет паз 14, а нож - торцовую поверхность детали 17 по контору 16. При сходе с копира ролика 31 и опорных шариков 32 и в момент начала обратного хода шибера наружный выталкиватель (не показан) сбрасывает деталь за пределы обоймы.

Штамп не требует направляющих колонок и втулок, работает без применения пресса (от индивидуального привода), заменяет три штампа типовой конструкции.

Производительность труда увеличилась в 2,2-2,5 раза.

Зачистной магазинно-шиберный штамп
