Конструкция отличается наличием составного пуансона, имеющего две ползушки 2 (см. рис.) и сердечника 3.

Принцип работы штампа заключается в следующем. При ходе ползуна пресса вниз заготовка, уложенная в фиксатор 1, зажимается между прижимом 7 и ползушками. Усилие буфера больше суммарного усилия четырех пружин 5, поэтому прижим находится в верхнем положении и стоит на месте, а ползушки разъезжаются. Габаритные размеры пуансона (83,28х40х75 мм) соответствуют необходимым размерам готовой детали. Верхняя поверхность ползушек упирается в опору 4, конструкция пуансона становится жесткой, начинается гибка детали. При ходе ползуна пресса вверх ползушки по сердечнику толкателями 6 сдвигаются к центру. Габаритные размеры пуансона при этом становятся равными 59х40х75 мм. После гибки готовая деталь остается на прижиме и легко удаляется из зоны штамповки.

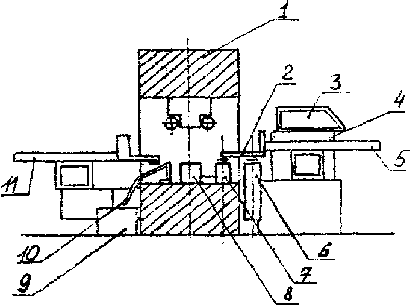

Рис. Робототехнологический комплекс для гибки деталей
