Устройство (см. рис.) состоит из станины 1, стойки 3, привода 2, верхней траверсы 5, нижнего ряда роликов 7, верхних роликов 6 и выталкивающих роликов 4. Ролики располагаются в два ряда в шахматном порядке. Все ролики нижнего ряда приводятся во вращение от одного электромеханического привода.

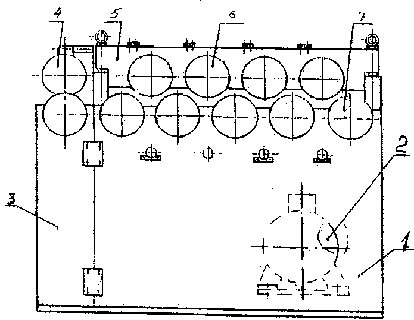

Рис. Устройство для правки полосового материала

Перемещение верхних роликов в горизонтальном и вертикальном направлениях дает возможность настраивать устройство на нужную толщину и ширину выпрямляемой полосы. Горизонтальное перемещение осуществляется специальной осью этих роликов путем изменения величины их консольного вылета. Фиксация осей производится контргайкой расположенной на задней стороне траверсы. Вертикальное перемещение обеспечивается эксцентриковой втулкой. Изменение эксцентриситета осуществляется встроенной червячной передачей, расположенной на верхней траверсе, фиксация эксцентриковых втулок производится специальным зажимом, также расположенным на верхней траверсе.

При помощи червячно-винтовых устройств, связанных с роликами верхнего ряда, и осевого перемещения валов, верхнего ряда, создается необходимый для правки прогиб на ребро так и на плоскость. Наибольший прогиб сообщается полосе вторым роликом, на последующих роликах прогиб постепенно убывает.

Пройдя выталкивающие ролики, полоса выходит из машины практически прямой.

Производительность труда возросла в 2 раза.
