Устройство (см. рисунок) содержит нагревательную камеру 1 с испытуемым паропроводом 2, который соединен с парогенератором 3 с нагревательной камерой 4. В паропроводе размещена равномерно перфорированная сквозными отверстиями 5 трубка 6. Одна накопительная емкость 7 соединена с приспособлением для регулирования расхода, выполненным в виде отсечного электромагнитного клапана 8 с дроссельной шайбой 9. А другая накопительная емкость 10 соединена с приспособлением для регулирования расхода, выполненным в виде отсечного клапана 11 с дроссельной шайбой 12.

Для перекрытия парогенератора и паропровода установлен отсечной электромагнитный клапан 13, для перекрытия парогенератора и емкостей 7 и 10 отсечные электромагнитные клапаны 14 и 15. С двух концов паропровода установлены торцовые заглушки 16 и 17, на которых закреплена перфорированная трубка 6. Один конец перфорированной трубки соединен трубопроводом 18 с дроссельной шайбой 9, другой конец - с дроссельной шайбой 12 трубопровода 19. Внутри нагревательной камеры установлен датчик 20 температуры, а во внутренней полости паропровода, между внутренней поверхностью паропровода и наружной поверхностью перфорированной трубки установлены датчик температуры 21 и датчик давления 22.Парогенератор размещен внутри нагревательной камеры. Внутренняя полость парогенератора соединена трубопроводом 23 с полостью паропровода, образованной внутренней поверхностью паропровода и наружной поверхностью перфорированной трубки с двух сторон (со стороны торцовых заглушек).

Внутри нагревательной камеры парогенератора установлен датчик температуры 24, а во внутренней полости парогенератора - датчики 25 и 26, соответственно температуры и давления. На трубопроводе 23 установлен клапан 13, выполненный, например, в виде отсечного электромагнитного клапана. Одна накопительная емкость 7 размещена внутри нагревательной камеры 27. Парогенератор и емкость 7 соединены трубопроводом 28. Внутри нагревательной камеры 27 установлен датчик температуры 29. Внутри емкости 7 установлены датчики 30 и 31 (соответственно температуры и давления). Емкость 10 размещена внутри нагревательной камеры 32. Внутренняя полость парогенератора 3 соединена трубопроводом 33 с емкостью 10. На трубопроводе 33 установлен отсечной электромагнитный клапан 15. Внутри нагревательной камеры 32 установлен датчик температуры 34, а внутри емкости 10 - датчики 35 и 36 (соответственно температуры и давления).

Первый вход первой логической схемы И 37 соединен с датчиком температуры 25, второй вход - с датчиком давления 26, выход - с первым входом второй логической схемы И 38.

Первый вход третьей логической схемы И 39 соединен с датчиком температуры 21, второй вход - сдатчиком давления 22, выход - со вторым входом второй логической схемы И 38. Первый вход четвертой логической схемы И 40 соединен с датчиком температуры 35.

Датчик температуры 30 соединен с первым входом пятой логической схемы И 41. Датчик давления 31 соединен со вторым входом шестой логической схемы И 42, датчик давления 36 связан с первым входом седьмой логической схемы И 43.

Выход второй логической схемы И 38 соединен с входом первой логической схемы НЕ 44 (инвертор), а выход последней соединен с первым входом второй логической схемы НЕ 45.

Вход третьей логической схемы И 46 соединен с датчиком давления 36, а выход - со вторым входом четвертой логической схемы И 40. Датчик 31 давления соединен с входом четвертой логической схемы Не 47, выход последней соединен со вторым входом пятой логической схемы И 41. Первый выход первого распределителя сигналов 48 соединен с клапаном 8, второй - с клапаном 11. Первый вход второго распределителя сигналов 49 соединен с входом первой логической схемы НЕ 44, второй вход - с выходом клапана 14 соединен с первым выходом первого блока задержки времени 50, второй выход последнего соединения с первым входом первого распределителя сигналов 48.

Первый выход второго блока задержки времени 51 соединен с клапаном 15, второй выход - с первым входом третьего распределителя сигналов 52, вход - с выходом четвертой логической схемы И 40. Первый вход деблокиратора 53 соединен с первым входом второго распределителя сигналов 49, а также с выходом второй логической схемы И 38 и с входом первой логической схемы НЕ 44. Первый вход первого блокиратора 54 соединен с выходом четвертой логической схемы И 40, второй выход блокиратора 54 - со вторым входом седьмой логической схемы И 43, первый выход блокиратора 54 - со вторым входом второго блокиратора 55, а первый вход последнего - с выходом первого коммутатора сигналов 56. Выход второго блокиратора соединен с первым входом шестой логической схемы И 42. Выход второго коммутатора сигналов 57 соединен с электронагревателем нагревательной камеры 32, второй вход - со вторым выходом второго распределителя сигналов 49. Первый вход третьего коммутатора сигналов 58 соединен с первым выходом первого регулятора температуры 59, второй вход последнего соединен с задатчиком 60. Датчик температуры 29 соединен с первым входом первого регулятора температуры 59.

Первый вход второго регулятора температуры 61 соединен с датчиком температуры 34, второй вход - с датчиком 62. Датчик температуры 63 установлен внутри паропровода, соединен со вторым первого распределителя сигналов 48 и со вторым входом третьего распределителя сигналов 52.

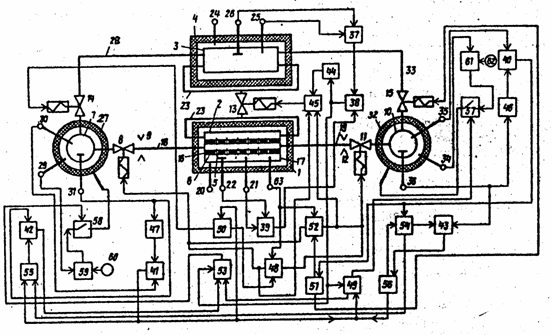

Принципиальная схема устройства
