Номер

83-188-99

Наименование проекта

Устройство для испытания труб на длительную прочность под внутренним давлением

Назначение

Испытание изделий на прочность давлением, когда температура и давление изменяются по заданной программе

Рекомендуемая область применения

Испытания на работоспособность труб в теплоэнергетике, в металлургической, химической и нефтегазовой промышленности

Описание

Устройство (см. рисунок), содержит нагревательную печь 1 с испытуемым образцом 2 (труба); парогенератор 3; печь 4 парогенератора; объединяющий образец и парогенератор соединительный трубопровод 5, в котором размещен первый датчик давления 6; установленный на парогенераторе второй датчик давления 7; датчики 8 - 10 температуры нагревательной печи; датчик 11 температуры, размещенный в полости испытуемого образца. Для автоматического контроля и управления на переменных режимах нагружения испытуемого образца устройство снабжено задатчиком режима нагружения 12, задатчиком температуры 13, схемой "ИЛИ" 14, усилителем сигналов 15, коммутатором сигналов 16, пусковым блоком 17, первым 18 и вторым 19 преобразователями сигналов, регулятором температуры 20, первым 21 и вторым 22 блоками питания, выход которых соединены соответственно с нагревательной печью 1 и печью 4. При этом датчики температуры нагревательной печи соединены с регулятором температуры. Выход последнего соединен с первым входом блока 21 питания и входом первого преобразователя 18 сигналов, выход которого соединен с блоком питания 22 печи 4 парогенератора 3, вторые входы блоков питания 21 и 22 через коммутатор сигналов соединены с первым датчиком 6 давления, а датчик температуры испытуемого образца через второй преобразователь сигналов соединен с первым входом схемы "ИЛИ", второй вход которой соединен со вторым датчиком 7 давления. Выход схемы «ИЛИ» через усилитель соединен с третьим входом блока питания 22. Третий вход блока питания 21 соединен с пусковым блоком. Третий вход схемы "ИЛИ" соединен с задатчиком режима нагружения, а задатчик температуры - со вторым входом второго преобразователя сигналов. Для визуального контроля в устройство введен сигнальный элемент 23.


Внедрение устройства позволило обеспечить в процессе испытания автоматический контроль технологических параметров в течение заданного цикла испытаний, в том числе и на переменных режимах нагружения; обеспечить автоматическое регулирование, а следовательно, сократить время, затрачиваемое на проведение испытания; повысить производительность испытаний, что особенно важно при массовом контроле изделий.

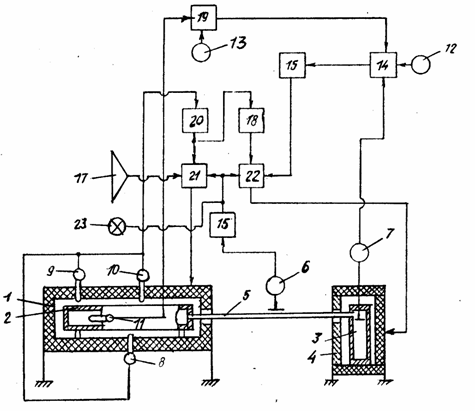

Функциональная схема устройства

Преимущества перед известными аналогами

Повысились производительность труда и точность испытаний

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Сократилось время проведения испытаний на 20 %

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

10.10.2006
