Стенд представляет собой (см. рис.) раму 1, на которой установлена насосная станция 4, состоящая из насоса НШ-10, масляного бака, малопровода, гидроцилиндра и распределителя.

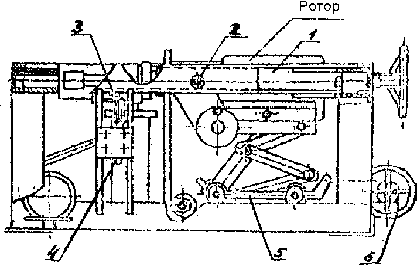

Рис. Стенд для разборки и сборки электродвигателей

Работа гидросистемы обеспечивается следующим образом. Из бака масло поступает в насос, затем насосом подается в распределитель. Рукоятка 3, расположенная на распределителе, предназначена для подачи масла из распределителя обратно в бак и в полость рабочего цилиндра.

Электродрель или ротор устанавливается кран-балкой на тележку 5, которая регулируется по высоте и передвигается по направляющим с помощью цепной передачи и штурвала 6.

Двумя захватами, установленными на раме и передвигающимися в горизонтальном направлении с помощью винта 2, полумуфта или подшипник закрепляются, включается гидросистема и деталь снимается.

Условно-годовой экономический эффект - 2100 рублей.
