Камеру применяют в установках для беспрессовой скоростной штамповки при вытяжке, формовке, отбортовке, раздаче, вырубке (выразке), пробивке и разрезке, а также при вырубке с вытяжкой, вырубке (пробивке с отбортовкой, вытяжке с пробивкой и рельефной формовке с пробивкой и правкой).

Полый корпус 1 с буртиком 3 (см. рис.) плоским 12 (11) или полусферическим дном и цилиндрической 2 (14) замыкается электродержателем с поршневой 8 и фланцевой 4 частями. Нижние концы 10 электродов соединены нихромовой электроспиралью 9, а верхние с токоподводящими нитями 6 изолированы втулкой 5. Высоту и объем полости 13 под навеску взрывчатого вещества корректируют и устанавливают с помощью полиуретановых (СКЦ -7И) прокладок 7. Степень концентрации и рассеивания газов и зону прямого и наибольшего (сосредоточенного, кумулятивного, распределенного) внешнего их последействия устанавливают количеством и схемой расположения выбросных отверстий. При осевом выбросе газов отверстия 15-19 предусматривают в диафрагменном дне корпуса, при радиальном - в стенке 20-26 и при совмещенном - в дне и стенке 27 и 28.

Этим учитывают вид и характер технологической операции. Например, для одного очага деформации малого диаметра предпочтительнее одно выбросное отверстие 17 и 25. Для вытяжки эффективнее схемы отверстий 16 и 18, а для раздачи - 21, 22, 24. Для формовки радиальных и осевых ребер жесткости газы выбрасывают через отверстия 20 и 23, 26. Ребра плоского дна полуфабриката получают по схеме отверстий 15, 19. Замкнутый очаг деформации обеспечивают схемы 27 и 28.

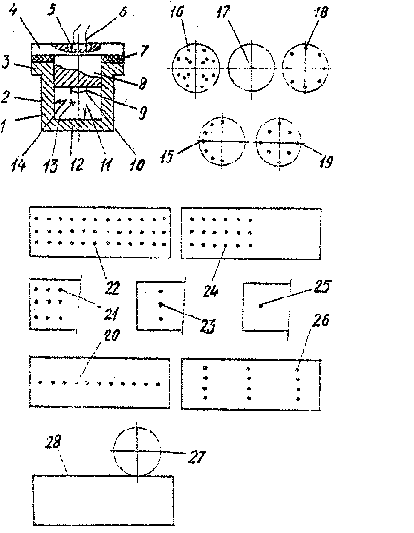

Рис. Камера сгорания и варианты распределения выбросных отверстий

Давление газов, нарастающее в камере сгорания, контролируют крешерными и мембранными датчиками, встраиваемыми в камеру. Крешеры изготовлены из электролитической красной меди. Датчики обладают высокой механической прочностью, удобны и надежны в эксплуатации. Эффект "напора" газов повышают приданием входной части отверстий конической формы. С уменьшением диаметра отверстий и увеличением их количества давление повышается.
