Корпус удлинителя (см. рис.) выполнен в виде катушки (1). Гнезда под штепсельные вилки расположены в съемной головке (2), выполненной в виде плоского диска, имеющего в плане форму многогранника. Металлические втулки (3) запрессованы в верхней части катушки. Внутри полости (4) размещена в нерабочем положении вилка (5) подвода питания. Двухжильный в изоляции провод (6) намотан на катушку. Контактные штыри (7) вставляются в отверстия втулок. Выход­ные отверстия гнезд (8) под штепсельные вилки расположены на гранях (9) съемной головки, которая может быть выполнена неразъемной, изготовленной, например, методом формования или склеивания по плоскости разъема.

Катушка имеет продольные пазы (10), параллельные ее оси. Глубина пазов равна высоте внутренней полости катушки. Это создает эксплуатационные удобства, позволяя наматывать и отматывать провод и пропускать его в любом направлении относи­тельно полости катушки. Концы повода (11) соединены со втулками.

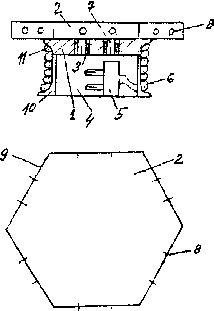

Рис. Удлинитель технический

Габариты устройства невелики, подключать одновременно можно достаточно большое количество устройств электропотребления (шесть или восемь). Хотя головка относительно тонка, она прочна, жестка и обеспечивает удобство подключения штепсельных устройств, не создавая никаких затруднений, причем отдельные вилки друг другу не мешают, а отходящие от них провода не переплетаются.
