Схема обеспечивает улучшение схемы питания радиостанции и защиту блока питания от короткого замыкания в процессе ремонта радиостанции.

При настройке и ремонте переносных радиостанций типа РН-12Б и 11РН-32 с использованием сервисного измерительного комплекса «ЦСИК-01Б» и дополнительным электропитанием для радиостанций в виде блока питания БП-83.

При ремонте радиостанций возникают ситуации, ведущие к короткому замыканию питающих проводов, вследствие чего выходит из строя резистор Р6 сопротивлением 2,7 Ом в схеме БП-83. Во избежание данной ситуации предлагается ввести схему защиты (см. рис.).

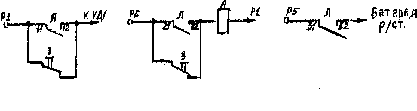

Рис. Релейная схема защиты блока питания БП-83

Схема действует следующим образом. Обмотка реле через собственный фронтовой контакт и через постоянно разомкнутый контакт кнопки запуска включается на выходе блока питания. Еще две контактные группы осуществляют аварийное отключение блока питания при коротком замыкании. Так как обмотка реле включена параллельно питающим проводам, то при коротком замыкании происходит ее шунтирование, реле обеспечивает и разрывает цепь самоблокировки и отключает питание схемы стабилизатора напряжения, так как в разрыв питающего провода вторичной обмотки трансформатора введен фронтовой контакт реле и постоянно разомкнутый контакт кнопки запуска.
