Штамп (см. рис. 1) состоит из верхней 2 и нижней 7 плит, в которые запрессованы соответственно две направляющие втулки 4 и две - колонки 6, обеспечивающие направление подвижной части штампа по отношению к неподвижной, также повышающие надежность работы и упрощающие установку штампа на пресс.

На нижней плите штампа, установленной на столе, закреплена матрица 8. К верхней плите через подкладную плиту 3 крепится пуансон 5. Рабочие части штампа обеспечивают образование заданной поверхности детали. В верхней плите сверху установлен хвостовик 1, с помощью которого плита соединена с ползуном пресса, обеспечивая при этом наилучшую центровку штампа.

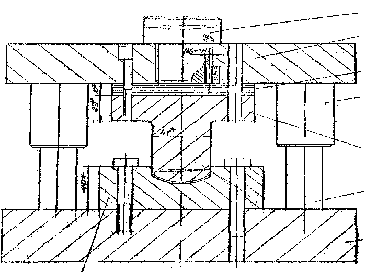

Рис. Штамп для гибки деталей типа «Крышка»

Порядок работы на штампе следующий. Заготовку с предыдущей операции вырубки с пробивкой устанавливают на матрицу по центру. Производят пуск пресса. При рабочем ходе ползуна происходит гибка заготовки в размер. Готовая деталь удаляется из рабочей зоны штампа при помощи пинцета.

Производительность труда повысилась в 1,3 раза.
