Штамп (см. рис. 1) состоит из нижней 1 и верхней 1 плит, в которые запрессованы соответственно направляющие колонки 9 и втулки 7. Направляющие втулки и колонки обеспечивают направление подвижной части штампа по отношению к неподвижной, повышают надежность его работы и упрощают установку на пресс.

На нижней плите, устанавливаемой на стол пресса, закрепляется матрица 13 с трафаретами 11, а также крепятся стойки с ограждением 8.

К верхней плите через подкладную плиту 5 крепятся пуансонодержатель 4 с запрессованными в него 31 пуансоном 3 и буфер 6 со съемником 12. В верхнюю плиту запрессован хвостовик 2, с помощью которого эта плита крепится к ползуну пресса и обеспечивается наилучшая центровка штампа.

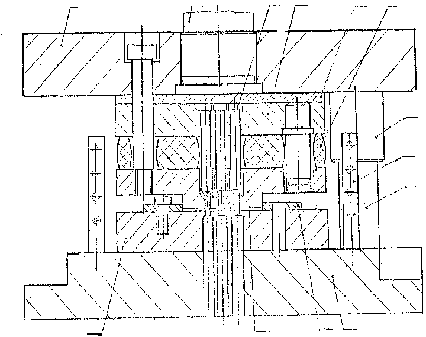

Рис. 1. Штамп для пробивки одновременно 31 отверстия в заготовке детали «Ложка»

Порядок работы на штампе следующий.

Вырубленную на предыдущей операции заготовку ложки устанавливают на матрицу между трафаретами.Производят пуск пресса. При рабочем ходе пуансона пуансоны пробивают одновременно 31 отверстие в заготовке. При обратном ходе съемник снимает готовую деталь (см. рис. 2) с пуансонов, и она удаляется из рабочей зоны штампа при помощи пинцета. Отход после пробивки поступает вниз через провальные отверстия в штамп.

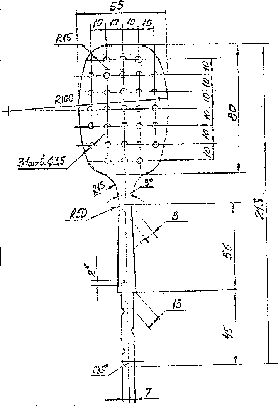

Рис. 2. Операционный эскиз готовой детали

Безопасные условия труда обеспечиваются наличием ограждения.

Внедрение штампа повысить производительность труда в 1,5 раза.
