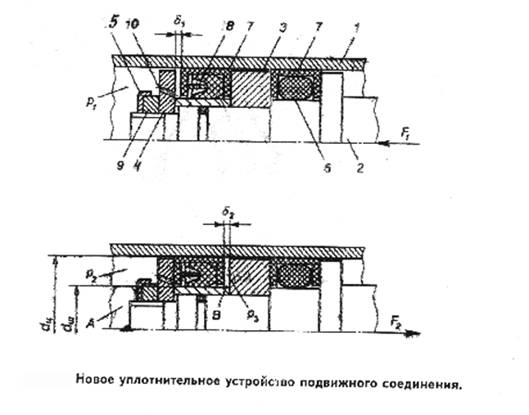

Уплотнение состоит из штока 2 (см. рисунок) , на который нанесен антифрикционный материал 3 и к торцевой поверхности которого болтом с гарантированным зазором прикреплено уплотнительное устройство. Последнее состоит из нажимного поршня с двумя отверстиями, защитного кольца 7, манжеты 8 , распорного кольца со сквозными отверстиями и герметичной заглушки с уплотнительным кольцом 6. При этом уплотнительное и защитное кольца находятся на пазе штока и фиксируются шайбой 4, стопорной шайбой 5 и гайкой 9.

Устройство работает следующим образом : при движении штока под воздействием усилияf1в специально предусмотренной полости В, изменяемой емкости, в результате разности давлений в цилиндровой А, накопительной В и штоковой полостях гидроцилиндра 1 (аккумулятора) собирается основная часть потенциальных утечек рабочей жидкости из микрообъёмов уплотняемого сопряжения. При этом кольцо 7 с манжетой смещается в сторону шайбы 4 на некоторую величину в пределах зазора

При обратном движении штока под воздействиемf2в полости В давление жидкости увеличивается примерно на величину, равную отношению сечения цилиндра и штока с диаметрами соответственноd _ц и d _ш . За счет такого повышения давления, накопленная ранеерабочая жидкость утечек частично или полностью вытесняется из полости В ( в зависимости от её объёма и величины усилияf2) обратно в полость А гидроцилиндра через образующийся зазор между внешней поверхностью втулки 10 и внутренней кромки манжеты. При этом последняя в данном случае выполняет роль обратного клапана.

Таким образом периодически происходит возвращение рабочей жидкости потенциальных утечек в гидросистеме.

Заявка на изобретение № 96113897 получила положительное решение.
