Длительность светового дня в птичниках является важным параметром от которого зависит количественный выход продукции птицеводства. Включение и отключение света в них осуществляется с помощью реле 2РВМ. При отсутствии данного программного реле можно использовать реле Еts1 с суточной программой и минимальной длительностью команд и пауз (15 мин), которое легко встраивается в современные станции управления освещением птичников.

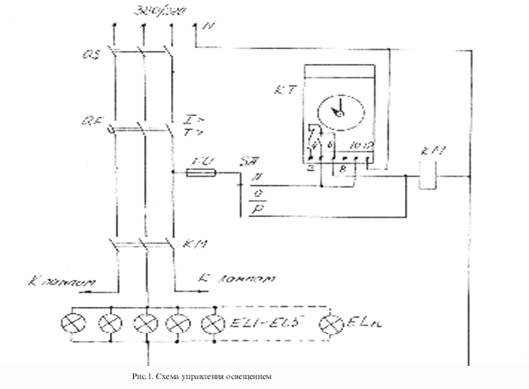

На рисунке 1 представлен вариант схемы включения релеets1 для автоматического включения и отключения трехфазного освещения птичника, гдеqs -разъединитель, qf- автоматический выключатель, fu- предохранитель, sa- переключатель с позициями Р,О и А, km- пускатель, el- осветительная лампа, kt- реле ets 1с контактами 2-6 и 4-6 (контакт 2-6 в схеме не использованы).

Специальный переключатель в реле позволяет переключать выходные контакты 2-6 и 4-6 в необходимый момент времени независимо от заданной программы, не останавливая при этом её ход, что важно для режимов настройки. В отличие от известного реле в данном используется замыкающий и размыкающий выходной (переключающий) контакт.

Программа переключения контактов 4-6 и 2-6 легко задается нажатием и отжатием специальных клавиш, расположенных на наружной стороне шкалы часов реле. Каждой клавише соответствует 15-минутный интервал времени. При работе скорость вращения наружной шкалы строго согласуется с ходом стрелок часового механизма.

При установке переключателяsa(рис.1) в позицию А схема работает в автоматическом режиме, поскольку включение и отключение пускателя КЬ определяется положением контакта 4-6, которое в свою очередь заранее программируется в соответствии с зоотехническими требованиями. Клеммы 10-12 служат для подвода питания к реле КТ.

В позиции Р схема работает в ручном режиме.
