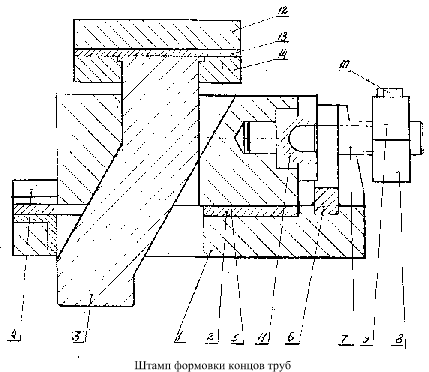

Содержит нижнюю плиту 1 (см. рисунок), на которой крепится плитка 2 с противоприжимом и направляющими планками 4. По планкам перемещается ползушка 5 с фигурным вырезом под клин 3 и посадочным местом под сменную матрицу. В плиту 1 врезана стойка 6, за которой находятся две тяги 7 с нижней 8 и верхней 9 планками, стянутыми между собой винтами 10. В зависимости от длины трубы количество планок можно увеличить ( для защиты от продольного изгиба при ударе). В ползушке крепится левая сменная матрица 11. Правая сменная матрица, прикрепляемая через прокладку к планке 8, на рисунке не показана Верхняя часть штампа состоит из плиты 12 с подкладной плиткой 13 и пуансонодержателя 14 с клином 3.

Заготовка трубы, на которой предварительно фрезеруется паз, устанавливается в левой и правой матрицах и зажимается планками и винтами. При рабочем ходе пресса клин входит в фигурный паз ползушки и от наклонной плоскости клина происходит перемещение ползушки вправо. Сменная матрица, передвигаясь, оформляет сферический конец на трубе. При обратном ходе клин, выходя из зацепления, перемещает ползушку вместе с матрицей влево, а сам поднимается вверх. Для оформления второго конца трубу переворачивают и меняют правую матрицу на матрицу со сферическим концом, чтобы не повредить уже отформованный конец трубы. Цикл повторяется.
