ИННОВАЦИИ БИЗНЕСУ

Номер

79-001-99

Наименование проекта

Снижение "обратной сыпи" в нории

Назначение

Повышение сохранности транспортируемого продукта (зерена)

Рекомендуемая область применения

Сельскохозяйственное производство

Описание

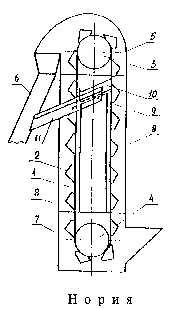

Нория содержит вертикальную бесконечную тяговую ленту1 (см. рисунок) с ковшами 2, верхний приводной 3 и нижний натяжной 4 барабаны, огибаемые тяговой лентой и расположенные в кожухе.Кожух состоит из головки 5 с патрубком6, башмака 7 и норийных труб 8, соединенных перемычкой 9, наклоненной в сторону холостой ветви нории и в одну из боковых сторон. На перемычке закреплена накладка 10 в виде пластины с загнутыми желообразным концом, прилегающим к тыльной стороне холостой ветви ленты. На кожухе установлен наклонный лоток 11, закрепленный под накладкой и соединенный с разгрузочным патрубком.

При разгрузке ковшей зерно, отраженное от головки кожуха и непосредственно от ковшей, падая вниз, попадает на наклонную перемычку с накладкой. За счет наклона перемычки в двух направлениях эта часть зерна скатывается в сторону загнутого конца накладки, пересыпается по нему в наклонный лоток и далее в патрубок 6 для разгрузки. За счет отвода части " обратной сыпи" в разгрузочный патрубок дробление зерна снизилось с 0,16 до 0,13 % , а микротравмирование с 9,08 до 7,25 %.

Преимущества перед известными аналогами

Изменен наклон перемычки, в результате чего часть "обратной сыпи" отводится в разгрузочный патрубок

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделий, повышение производительности труда.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

01.06.1999
