Результат выполнения технологической разработки.

Универсальная линейка «Ленавтодора» типа КП-216 используется в период строительства, при приемке в эксплуатацию и в процессе эксплуатации автомобильных дорог. В последние годы универсальную линейку выпускают под шифром «Кондор-3М».

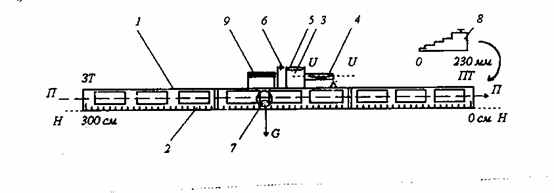

Корпус 1 (см. рис.) универсальной линейки КП-216 представляет собой двухшарнирную складывающуюся плоскую рамку, имеющую на боковой поверхности шкалу 2 для измерения линейных величин в диапазоне от 0 до 300 см. Штрихи на шкале нанесены через 5 мм и оцифрованы с интервалом 10 см.

На верхней плоскости линейки расположена измерительная головка 3 с цилиндрическим уровнем 4 для измерения продольных и поперечных уклонов поверхности земляного полотна, слоев дорожной одежды и обочин. Измерительная головка имеет подвижный лимб 5 с секторной (влево и вправо) оцифровкой делений двух симметричных шкал от 0 до 100 ⁰/ ₀₀. Отсчеты на лимбе считывают по острию неподвижной стрелки-указателя 6 при положении пузырька уровня в нуль-пункте и отождествляют с величиной уклона. Направление ската (уклона) контролируемой поверхности определяют на основании визуальной оценки рельефа этой поверхности вдоль корпуса линейки.

Для измерения заложения откосов насыпей и выемок используют эклиметр, рабочей мерой которого служит дисковый балансир 7. Ровность поверхности и толщину конструктивных слоев дорожной одежды измеряют с помощью клинового шаблона 8. Ручка 9 используется для переноски прибора в транспортном и рабочем положениях.
