Результат выполнения конструкторской разработки.

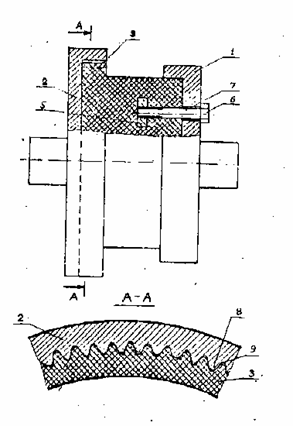

Упругая муфта содержит (см. рис.) две полумуфты 1 и 2 с установленным между ними упругим элементом 3 с гнездами 4 для гаек 5 болтов 6, входящих в отверстия 7 полумуфты 1. Полумуфта 2 имеет внутренний зубчатый венец и в пространстве между его зубьями 8 расположены выступы 9, выполненные на наружной поверхности упругого элемента 3.

Упругая муфта работает следующим образом.

Крутящий момент передается от вала на полумуфту 1, затем через болты 6 и гайки 5 на упругий элемент 3 и далее через выступы 9 и зубья 8 - на полумуфту 2. При превышении допустимой нагрузки рабочие боковые поверхности зубьев 8, воздействуя на выступы 9, рассчитанные на определенное усилие, деформируют их и происходит проскальзывание полумуфты 1 относительно полумуфты 2.
