Результат выполнения конструкторской разработки.

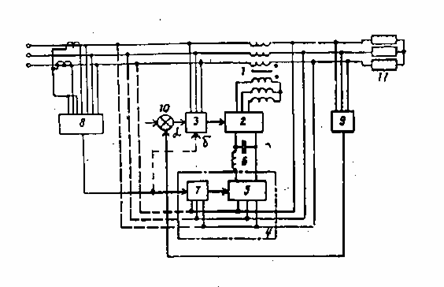

Трансформаторно-тиристорный компенсатор (см. рис.) содержит трехфазный вольтодобавочный трансформатор 1 (ВДТ) и трехфазный тиристорный преобразователь амплитуды и фазы напряжения (ТПН), выполненный с промежуточным звеном постоянного напряжения на основе трехфазного инвертора напряжения 2 с системой управления 3 и рекуперативного выпрямителя 4, в состав которого входит двухкомплектный мостовой вентильный блок 5 с системой раздельного управления 7 и выходной индуктивно-емкостный фильтр 6. В систему автоматического управления компенсатором входят также датчики обратной связи 9 и 10 по отклонению напряжения нагрузки и реактивной составляющей мощности или тока сети, а также датчики состояния вентилей и направления тока для раздельного управления двухкомплектным тиристорным блоком 5.

Система управления 3 инвертором напряжения 2 синхронизирована с сетью и дополнена каналом широтно-импульсного регулирования, который вместе с системой управления 7 подключен к выходу датчика 8 реактивной мощности сети, а канал регулирования фазы системы управления 3 подключен к выходу датчика 9 отклонения напряжения нагрузки.

На время процесса перехода реверсивного выпрямителя 4 из выпрямительного режима в инверторный режим и наоборот энергия, поступающая в звено постоянного тока, накапливается в фильтре 6 и далее в режиме вольтодобавки разряжается через инвертор 2 и трансформатор 1 на нагрузку 11, в режиме вольтовычета через реверсивный выпрямитель 4 возвращается в сеть.
