Результат выполнения конструкторской разработки.

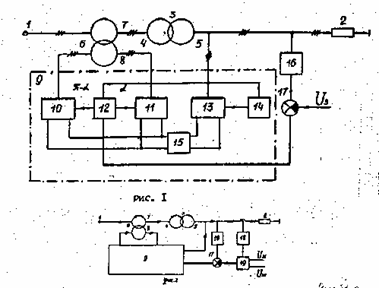

На рис. 1 - блок-схема устройства, а на рис.2 - схема устройства с дополнительными элементами, изменяющими уровень стабилизируемого напряжения в функции тока нагрузки.

Устройство (рис.1) подключается входными зажимами к сети 1, а выходными к нагрузке 2 и содержит трехфазный главный трансформатор 3 с первичной 4 и вторичной 5 обмотками, трехфазный вольтодобавочный трансформатор 6 с первичной 7 и вторичной 8 обмотками, полупроводниковый преобразователь 9, в состав которого входят два трехфазных инвертора 10 и 11 с системой управления 12, трехфазный выпрямитель 13 с системой управления 14, фильтр 15, а также датчик напряжения 16 и элемент сравнения 17.

Элементы схемы (рис.1) соединены следующим образом.

Первичная обмотка 4 главного трансформатора 3 через первичную обмотку 7 вольтодобавочного трансформатора 6 подключена к сети 1, а его вторичная обмотка 3 подключена к нагрузке 2, к которой также присоединен вход выпрямителя 13 и синхронизирующие входы системы 14 управления выпрямителем 13 и системы 12 управления инверторами 10 и 11. Вторичная обмотка 8 вольтодобавочного трансформатора 6 одними своими выводами подключена к выходу первого инвертора 10, а другими к выходу второго инвертора 11, входы которых объединены и через фильтр 15 подключены к выходу выпрямителя 13. При этом управляющий вход системы 12 управления инверторами через элемент сравнения 17 подключен к выходу датчика 16 напряжения нагрузки, а первый и второй выходы системы 12 с углами управляющих импульсовaиp-aсоответственно подключены к первому 10 и второму 11 инверторам.

В представленной на рис.2 модификации устройства с дополнительным улучшением энергетических показателей главного трансформатора 3 производится снижение уровня напряжения на входе главного трансформатора 3 при работе подстанции в области глубоких снижений нагрузок. Это производится за счет того, что введен датчик 18 тока нагрузки в комплекте с измерительными трансформаторами тока и переключающее устройство 19 (например, двухступенчатое), выход которого подключен к вычитающему входу элемента сравнения 17, управляющий вход к выходу датчика 18 тока нагрузки, а выходы к сигналам задания уровней стабилизации напряжения нагрузки 2.

Устройство (рис.1) целесообразно применять в мощных электроустановках (порядка 10 МВ·А) с повышенными требованиями к быстродействию. Оно как более совершенное, обладающее улучшенными энергетическими и массогабаритными показателями, может заменить известные стабилизаторы трехфазного напряжения трансформаторных подстанций.
