Номер 78-131-99 |
|||
|
Наименование проекта Электронагревательное устройство трансформаторного типа |
|||
|
Назначение Нагрев воды |
|||
|
Рекомендуемая область применения Для горячего водоснабжения жилых домов, небольших промышленных и сельскохозяйственных объектов |
|||
|

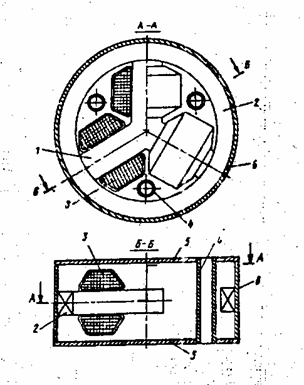

Описание Результат выполнения конструкторской разработки. На рисунке показан электроводонагреватель трансформаторного типа с пространственным магнитопроводом, стержни 1 которого расположены в одной плоскости под углом 120 0 относительно друг друга и охвачены кольцеобразным ярмом 2. На стержнях 1 размещена трехфазная первичная обмотка 3. Вторичная короткозамкнутая обмотка выполнена в виде трубок 4, предназначенных для прохождения нагреваемой жидкости, которые накоротко замкнуты на концах дисками 5. Трубки 4 размещены между стержнями 1 магнитопровода параллельно оси магнитной системы. Вторичная обмотка вместе с корпусной оболочкой 6 создает герметичную камеру, внутри которой размещен магнитопровод с первичной обмоткой. Устройство работает следующим образом. При подключении первичной обмотки к трехфазной сети по ней протекает переменный ток, создающий изменяющийся во времени магнитный поток магнитной системы устройства. Этот магнитный поток индуцирует во вторичной обмотке электродвижущуюся силу, под действием которой по вторичной обмотке протекает трехфазный переменный ток. При протекании этого тока во вторичной обмотке выделяется тепло, передаваемое нагреваемой жидкости.
|
|||
|
Преимущества перед известными аналогами За счет конструкции обеспечивается максимальный коэффициент полезного действия устройства |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Снижение материалоемкости |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 25.10.1999 |
