Результат выполнения конструкторской разработки.

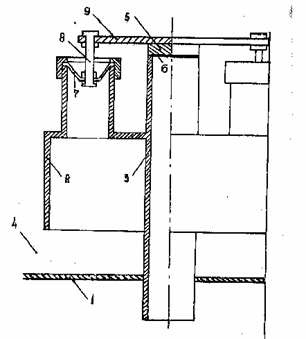

Выпуск (см. рисунок) устанавливается в трубопроводе 1. Он содержит корпус 2, жестко связанный со сливным патрубком 3, размещенным внутри корпуса. Между корпусом и трубопроводом имеется зазор 4 постоянной толщины. Верхний конец сливного патрубка перекрыт запорным клапаном 5 с резиновым уплотнителем 6. В верхней части корпуса имеются две диафрагмы 7, посредством штоков 8 и коромысла 9 связанные с запорным клапаном.

Устройство работает следующим образом.

При нормальном режиме работы трубопровода 1 запорный клапан 5 давлением воды прижимается к сливному патрубку 3, и сброса воды не происходит. Внутренняя полость корпуса 2 при этом является проточной. При оледенении трубопровода, когда толщина слоя льда будет равна толщине зазора 4 между корпусом и трубопроводом, происходит герметизация внутренней полости корпуса. В связи с тем, что объем воды при замерзании увеличивается на 10%, давление в полости резко возрастает, поднимает вверх диафрагмы 7 и соединенный с ними запорный клапан 5. Происходит сброс воды из трубопровода по сливному патрубку 3. Приток более теплой воды приводит к таянию льда на внутренней поверхности трубопровода, внутренняя полость корпуса разгерметизируется, давление в полости и в трубопроводе выравнивается, запорный клапан опускается, и сброс прекращается.
