Результат выполнения конструкторской разработки.

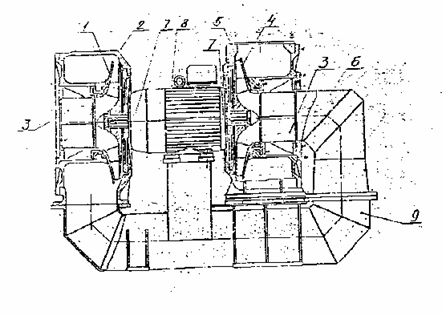

Двухступенчатый центробежный нагнетатель (см. рисунок) содержит рабочее колесо 1, установленное в выходном устройстве 2 первой ступени, со всасывающим патрубком 3, рабочее колесо 4, установленное в выходном устройстве 5, второй ступени, со всасывающим патрубком 3, переходной патрубок 6. Рабочие колеса 1 и 4 закреплены консольно на валу 7 привода 8, размещенного на полой опорной раме 9, сообщающей рабочие колеса 1 и 4 ступеней между собой посредством нагнетательного и всасывающего патрубка 3 соответствующих ступеней. Рама 9 имеет форму трубы круглого или овального сечения, причем оси патрубков и рамы лежат в вертикальной плоскости, проходящей через ось вала 7. Выполнение рамы в виде трубы круглого или овального сечения с осями патрубков и рамы, лежащими в вертикальной плоскости, проходящей через ось вала, позволяет уменьшить габаритный размер нагнетателя по ширине в 1,5 раза и повысить аэродинамические свойства за счет осуществления движения сжатого воздуха между первой и второй ступенями в одной плоскости, что приводит к повышению КПД нагнетателя.
