Результат выполнения конструкторской разработки.

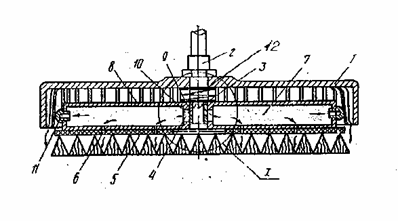

Устройство содержит (см. рисунок) полый корпус 1, встроенный в него одним концом и сообщенный с системой подачи рабочего агента подводящий патрубок 2, пустотелую ось 3 корпуса с радиальными отверстиями 4, приводную щетку 5, отверстия 6 для прохода рабочего агента. Подводящий патрубок 2 посредством пустотелой оси 3 корпуса сообщен с полостью 7 ротора 8 со встроенной в центральной части ротора 8 втулкой 9, охватывающей патрубок 2 с возможностью перемещения вдоль оси патрубка. Радиальные отверстия 4 и радиальные отверстия 10 втулки 9 ротора выполнены с возможностью их взаимного перекрытия. На наружной цилиндрической поверхности полого ротора 8 выполнены реактивные сопла 11. Ротор 8 подпружинен относительно корпуса пружиной 12.

Устройство работает следующим образом. Рабочий агент - моющая жидкость, поступает от насоса через подводящий патрубок 2 в пустотелую ось 3, в полость 7 ротора 8 и, вытекая из реактивных сопел 11 по касательной к наружной цилиндрической поверхности полого ротора 8 четырьмя струями, создает две реактивные пары сил, которые приводят в движение полый ротор 8 с закрепленной на нем торцевой щеткой 5. Если при этом контакт торцевой щетки 5 с очищаемой поверхностью отсутствует, полый ротор 8 под воздействием пружины 12 находится в крайнем нижнем положении и радиальные отверстия втулки 9 частично перекрывают радиальные отверстия 4 на пустотелой оси 3, ограничивая тем самым поступление рабочего агента в полость 7 роторов 8, вследствие чего подача рабочего агента мала и ротор 8 с щеткой 5 вращается с небольшой скоростью.
