ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 78-124-99 |
|||
|
Наименование проекта Поперечный суппорт токарного автомата |
|||
|
Назначение Для уменьшения времени и погрешности настройки резца. |
|||
|
Рекомендуемая область применения Станкостроение |
|||
|
Описание

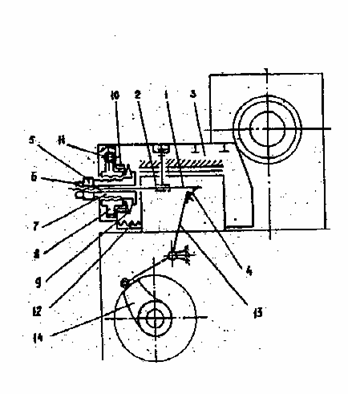

Результат выполнения конструкторской разработки. Рейка 1 (см. рисунок) установлена в направляющей 2, которая закреплена на салазках 8, имеет упор подачи 4 и лимб 5 с контргайкой 6. На рейке 1 установлена гильза 7, соединенная с делительным колесом 8 микрометрической резьбой. Для создания постоянного натяга в резьбе и плавного перемещения гильзы 7 при вращении колеса 8 между ними установлены тарельчатые пружины 9 с заданным ходом упругой деформации, которые отделены от последнего фланцем 10. Колесо 8 установлено в салазках 3 и получает реверсивное вращение от регулировочного винта с лимбом 11. Гильза 7 постоянно контактирует торцом с лимбом 5 с натягом от пружины 12, которая в свою очередь осуществляет возвращение салазок 3 суппорта в исходное положение. С упором 4 рейки 1 постоянно взаимодействует рычаг подачи 13, который поворачивается от рабочего кулачка 14.
Настройка суппорта на размер обработки производится перемещением салазок 3 в переднее положение поворотом рычага 13 на рабочем радиусе кулачка 14.
|
|||
|
Преимущества перед известными аналогами Упрощение конструкции |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Повышение производительности труда |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 18.11.1999 |
