Результат выполнения конструкторской разработки.

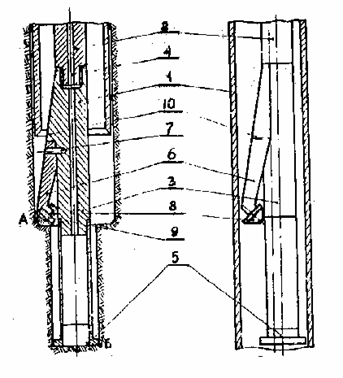

Инструмент состоит (см. рисунок) из обсадной трубы 1, колонны бурильных труб 2, бурового снаряда, состоящего из корпуса 3, в верхней части которого имеется резьбовой переходник 4 для соединения с бурильными трубами, а в нижней части - породоразрушающий инструмент 5. Снаряд снабжен шарошечным расширителем, состоящим из лапы 6, жестко закрепленной на корпусе посредством болта 7 и шарошки 8, связанной с лапой посредством оси 9. Верхний конец лапы плотно прижат к краю уступа 10, выполненного на корпусе, что в значительной степени снижает нагрузку на болт.

Инструмент работает следующим образом. Перед опусканием снаряда в скважину обсадные трубы поднимают на высоту, обеспечивающую расстояние между башмаком обсадных труб и устьем пилот-скважины, образованной породоразрушающим инструментом, большее, чем расстояние между породоразрушающим инструментом и шарошкой. Снаряд закрепляют посредством переходника на колонне бурильных труб и опускают в скважину. Так как расстояние между проекциями на горизонтальную плоскость крайней точки А шарошки до диаметрально противоположной точки Б породоразрушающего инструмента меньше внутреннего диаметра обсадных труб, снаряд свободно проходит внутри обсадных труб и выходит к забою. Породоразрушающий инструмент попадает в пилот-скважину и смещает всю колонну так, что она становится соосной обсадным трубам и самой скважине. Шарошечный расширитель при этом отходит в сторону, и крайняя точка А шарошки оказывается за габаритами обсадных труб, так как двойное расстояние точки А шарошки до оси снаряда больше наружного диаметра обсадных труб.
